Harmonické převodovky :


Harmonická převodovka HG70-D6

Harmonická převodovkaHG70-D6-i50HG70-D6-i80HG70-D6-i100
Převod-5080100
Jmenovitý moment na 2000rpmNm3,55,15,1
Špičkový Start-Stop momentNm11,41518
Jmenovitý výstupní momentNm4,66,27,3
Max. dovolený krátkodobý mom.Nm232933
Maximální vstupní rychlostrpm800080008000
Jmenovitá rychlostrpm350035003500
Mechanická vůlearcsec<20<20<20
Hmotnostkg0,350,350,35
Životnosthodin90001000010000
Vnější průměr převodovkymm707070
Průměr dírymm666
Výška převodovkymm17,517,517,5

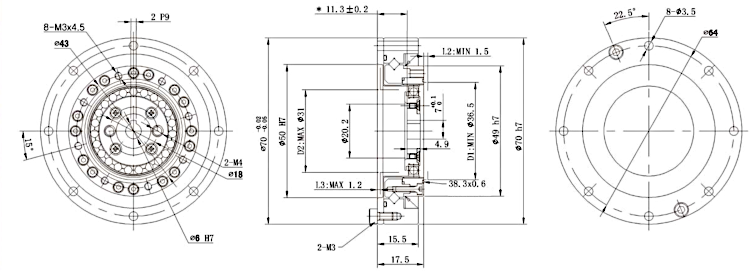

Harmonická převodovka HG70-D6 - Rozměry

Harmonická převodovka HG70-D6 - Rozměry

Poptávka harmonické převodovky HG70-D6

Cenová nabídka Zaslat poptávku Cenová nabídka

Harmonická převodovka HG80-D8

Harmonická převodovkaHG80-D8-i50HG80-D8-i80HG80-D8-i100
Převod-5080100
Jmenovitý moment na 2000rpmNm10 41415,2
Špičkový Start-Stop momentNm222935
Jmenovitý výstupní momentNm172126
Max. dovolený krátkodobý mom.Nm465467
Maximální vstupní rychlostrpm700070007000
Jmenovitá rychlostrpm350035003500
Mechanická vůlearcsec<20<20<20
Hmotnostkg0,450,450,45
Životnosthodin90001000010000
Vnější průměr převodovkymm808080
Průměr dírymm555
Výška převodovkymm18,518,518,5

Harmonická převodovka HG80-D5 - Rozměry

Harmonická převodovka HG80-D5 - Rozměry

Poptávka harmonické převodovky HG80-D5

Cenová nabídka Zaslat poptávku Cenová nabídka

Harmonická převodovka HG90-D8

Harmonická převodovkaHG90-D8-i50HG90-D8-i80HG90-D8-i100
Převod-5080100
Jmenovitý moment na 2000rpmNm16,12327
Špičkový Start-Stop momentNm374954
Jmenovitý výstupní momentNm232832
Max. dovolený krátkodobý mom.Nm667890
Maximální vstupní rychlostrpm600060006000
Jmenovitá rychlostrpm350035003500
Mechanická vůlearcsec<20<20<20
Hmotnostkg0,550,550,55
Životnosthodin90001000010000
Vnější průměr převodovkymm909090
Průměr dírymm888
Výška převodovkymm191919

Harmonická převodovka HG90-D8 - Rozměry

Harmonická převodovka HG90-D8 - Rozměry

Poptávka harmonické převodovky HG90-D8

Cenová nabídka Zaslat poptávku Cenová nabídka

Harmonická převodovka HG110-D14

Harmonická převodovkaHG110-D14-i50HG110-D14-i80HG110-D14-i100HG110-D14-i120
Převod-5080100120
Jmenovitý moment na 2000rpmNm26424545
Špičkový Start-Stop momentNm6691105m
Jmenovitý výstupní momentNm36627171
Max. dovolený krátkodobý mom.Nm121157175187
Maximální vstupní rychlostrpm5500550055005500
Jmenovitá rychlostrpm3500350035003500
Mechanická vůlearcsec<20<20<20<20
Hmotnostkg0,950,950,950,95
Životnosthodin9000100001000010000
Vnější průměr převodovkymm110110110110
Průměr dírymm14141414
Výška převodovkymm22222222

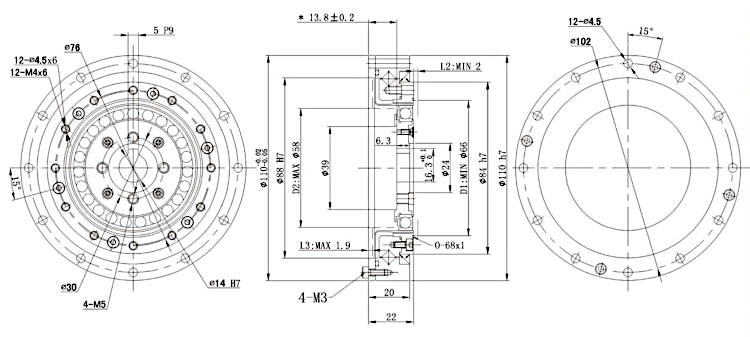

Harmonická převodovka HG110-D14 - Rozměry

Harmonická převodovka HG110-D14 - Rozměry

Poptávka harmonické převodovky HG110-D14

Cenová nabídka Zaslat poptávku Cenová nabídka

Harmonická převodovka HG142-D14

Harmonická převodovkaHG142-D14-i50HG142-D14-i80HG142-D14-i100HG142-D14-i120
Převod-5080100120
Jmenovitý moment na 2000rpmNm50799191
Špičkový Start-Stop momentNm143202221235
Jmenovitý výstupní momentNm71126144144
Max. dovolený krátkodobý mom.Nm255350399423
Maximální vstupní rychlostrpm4500450045004500
Jmenovitá rychlostrpm3500350035003500
Mechanická vůlearcsec<20<20<20<20
Hmotnostkg1,921,921,921,92
Životnosthodin9000100001000010000
Vnější průměr převodovkymm142142142142
Průměr dírymm14141414
Výška převodovkymm27,927,927,927,9

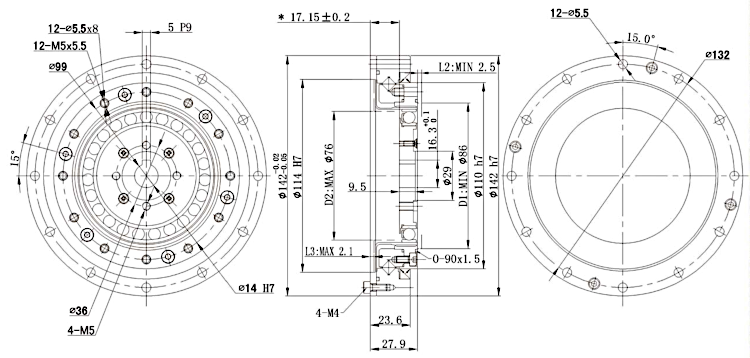

Harmonická převodovka HG142-D14 - Rozměry

Harmonická převodovka HG142-D14 - Rozměry

Poptávka harmonické převodovky HG142-D14

Cenová nabídka Zaslat poptávku Cenová nabídka

Harmonická převodovka HG170-D50

Harmonická převodovkaHG170-D50-i50HG170-D50-i100HG170-D50-i160
Převod-50100160
Jmenovitý moment na 2000rpmNm91176196
Špičkový Start-Stop momentNm267378430
Jmenovitý výstupní momentNm130247300
Max. dovolený krátkodobý mom.Nm456665727
Maximální vstupní rychlostrpm400040004000
Jmenovitá rychlostrpm300030003000
Mechanická vůlearcsec<20<20<20
Hmotnostkg3,153,153,15
Životnosthodin90001000010000
Vnější průměr převodovkymm170170170
Průměr dírymm505050
Výška převodovkymm333333

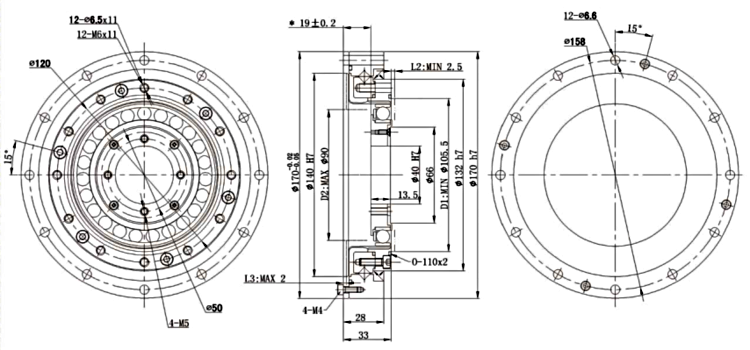

Harmonická převodovka HG170-D50 - Rozměry

Harmonická převodovka HG170-D50 - Rozměry

Poptávka harmonické převodovky HG170-D50

Cenová nabídka Zaslat poptávku Cenová nabídka
