Kontrolery bezkartáčových motorů - BLDC kontrolery
Kontroler B105-20-MODBUS pro řízení bezkartáčových BLDC motorů
Napájení 24-48VDC
Výstup 20Amp trvale (80Ampér špičkově)
Nastavení maximálního výkonu
Komunikace po RS‑485, Modbus - ASCII nebo RTU
Řizení
nastavení rychlosti motoru po Modbusu nebo analogovým vstupem
nastavení zrychlení a zpomalení
maximální proudy do software_pro_rizeni_krokovych_motoru
zadání programu (až 1024příkazů)
spuštění programu po Modbusu, automaticky po zapnutí, externími vstupy
- vstupy (nebo tlačítka) pro start, stop, reverze, direction
polohování na určitou hodnotu podle vnitřního čitače (kapacita asi 2 miliardy otáček)
Controler BLDC B105-20 MODBUS [English only]
Zaslat poptávku
Kontroler B105-20-DINRAIL pro řízení bezkartáčových BLDC motorů
Napájení 24-48VDC
Výstup 20Amp trvale (80Ampér špičkově)
Nastavení maximálního výkonu
Řizení
analogové řízení rychlosti vnitřním potenciomterem nebo externím analogovým signálem
hladké zrychlení a zpomalení nastavitelné potenciometrem
tlačítka nebo vstupy pro rozběh, zastavení, změnu směru otáčení
vstupy pro externí alarm signál
Controler BLDC B105-20-DINRAIL [English only]
Zaslat poptávku
Kontroler BC230-100 pro řízení bezkartáčových BLDC motorů na 230VAC
Vstupní napětí 230VAC
Výstup výkon 100W
Řizení:
Ruční ovládání na panelu
Komunikace po RS485
Rychlost a zrychlení nastavitelné 0.1-1.0 sekundy
Controler BC230-100 [English only]
Zaslat poptávku
Kontroler B103-20 a 50 pro řízení bezkartáčových BLDC motorů
- pro 3 fázové stejnosměrné bezkartáčové motory (DC brushless) osazené Hall sensory
-
- hlavní funkce řízení rychlosti / směru otáčení / aktivní brzdění / hladký start a hladké zastavení.
| Kontroler | jmen napětí | max proud | max výkon | komunikace
|
| B103-20 | 24-48VDC | 20A | 690W | -
|
| B103-20-RS485 | 24-48VDC | 20A | 690W | RS485
|
| B103-50-RS485 | 24-48VDC | 50A | 2000W | RS485
|
Controler BLDC 20-50Amper RS485 Bus [English only]
Software pro řízení BLDC motorů
Zaslat poptávku
Rychlost, časy zrychlení a zpomalení se dají nastavit interními potenciometry na krytu kontroleru. Rychlost může být také nastavena analogovým signálem 0-5VDC nebo externím potenciometrem. Směr otáčení se mění externím signálem nebo stlačením tlačítka. Start nebo stop motoru je také možné realizovat buď tlačítky nebo ext. Signálem. Volitelně kontrolery umožňují komunikaci pro průmyslové sběrnici RS485.
Příkazy po RS485 sběrnici :
- start and stop,
- set direction,
- set speed,
- set acceleration,
- set deceleration,
- set current position,
- set new communication address.
Komunikace s BLDC kontrolerem

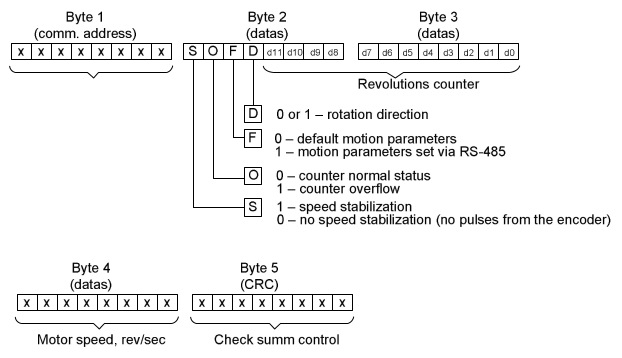

Kontrolery se sběrnicí mají vnitřní digitální čitač polohy. Je zde možnost přečíst po sběrnici aktuální polohu,
kde se motor nachází.
Možnost čtení aktuální polohy BLDC motoru
Zaslat poptávku
Řízení stejnosměrných motorů Kontroler DCM
- řízení rychlostí
- řízení směru otáčení
- hladký rozběh
- hladký doběh
- řizení přes externí vstupy
- řízení po RS485 sběrnici
- stabilizace rychlosti pro motory s enkodérem
| Model | Jmenovitý Proud | Maximální Proud | Zkratová Ochrana | Napájecí Napětí | Vlastnosti
|
| - | I_N [A] | I_M [A] | I_ZK [A] | U_S [VDC] | -
|
| DCM | 12 | 16 | 30 | 12 – 24 | -
|
| DCM-RS485 | 12 | 16 | 30 | 12 – 24 | Stabilizace rychlosti, RS485 sběrnice
|
| DCM-DIN | 12 | 16 | 30 | 12 – 24 | Montáž na DIN lištu
|
| DCM-R | 12 | 16 | 30 | 12 – 24 | s dálkovým ovládáním |
Řízení stejnosměrných motorů Kontroler DCM
Zaslat poptávku
