Krokový motor integrovaný v lineární ose do vakua

Krokový motor do vakua a lineární osa do vakua

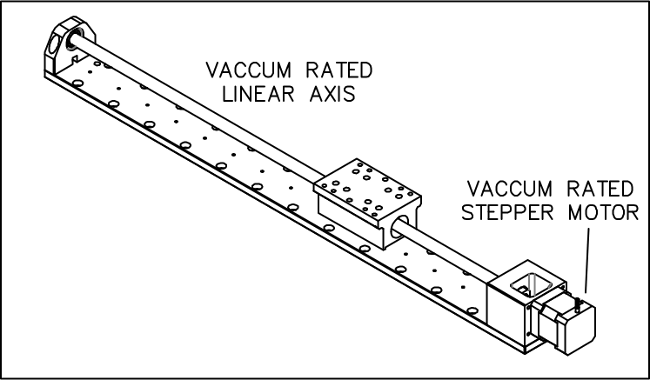

Lineární osa do vakua velikosti 60mm

Připojení na krokový motorNEMA17/NEMA23
Přesnost polohování (mm)±0.05
Převod pohybuTrapézový šroub
Rychlost otáčení (ot/min)1000
Možný posuv (mm)50-800
MA - klidový max. moment (Nm) 15
MB - klidový max. moment (Nm)16
MC - klidový max. moment (Nm)20

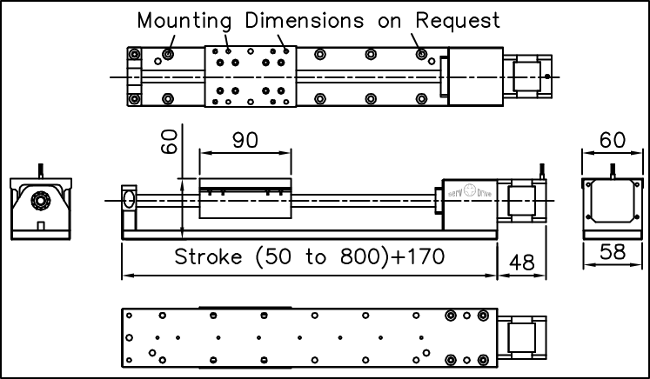

Lineární osa do vakua velikosti 60mm : rozměry

Lineární osa do vakua - lineární pohon do vakua Lineární osa do vakua - lineární pohon do vakua

Stoupání pohybového šroubu (mm/ot)12510
Max rychlost posuvu (mm/s) @300rpm5102550
Maximální horizontální zatížení (kg)10152722
Maximální vertikální zatížení (kg)35109

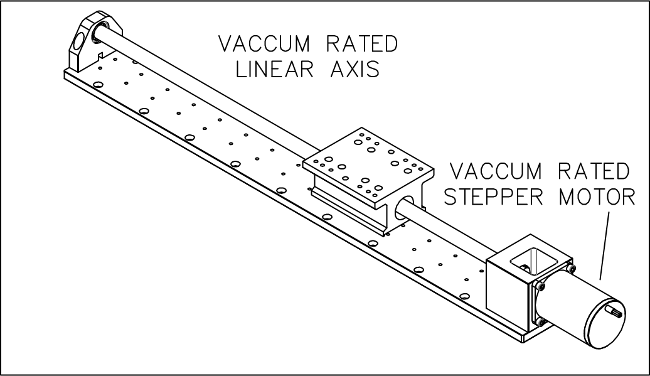

Lineární osa do vakua velikosti 80mm

Připojení na krokový motorNEMA23/NEMA34
Přesnost polohování (mm)±0.05
Převod pohybuTrapézový šroub
Rychlost otáčení (ot/min)1000
Možný posuv (mm)50-800
MA - klidový max. moment (Nm) 30
MB - klidový max. moment (Nm)32
MC - klidový max. moment (Nm)58

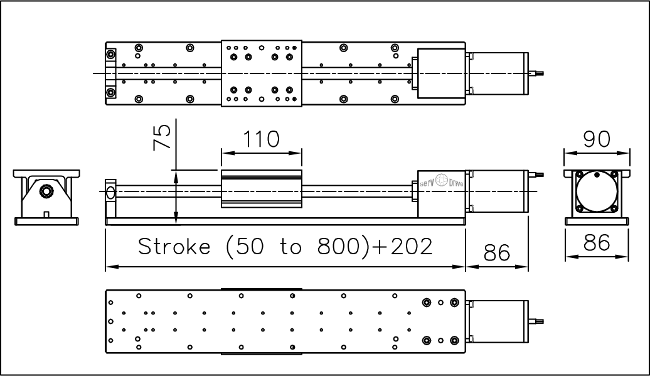

Lineární osa do vakua velikosti 80mm : rozměry

Lineární osa do vakua - lineární pohon do vakua Lineární osa do vakua - lineární pohon do vakua

Stoupání pohybového šroubu (mm/ot)25101620
Max rychlost posuvu (mm/s) @300rpm10255080100
Maximální horizontální zatížení (kg)1746292415
Maximální vertikální zatížení (kg)6171211-

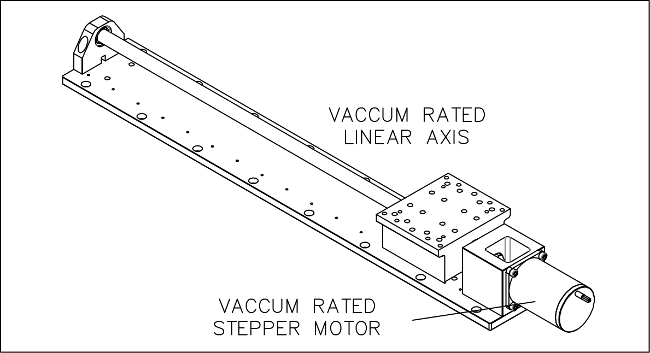

Lineární osa do vakua velikosti 120mm

Připojení na krokový motorNEMA23/NEMA34
Přesnost polohování (mm)±0.05
Převod pohybuTrapézový šroub
Rychlost otáčení (ot/min)1000
Možný posuv (mm)50-800
MA - klidový max. moment (Nm) 30
MB - klidový max. moment (Nm)32
MC - klidový max. moment (Nm)58

Lineární osa do vakua velikosti 120mm : rozměry

Lineární osa do vakua - lineární pohon do vakua Lineární osa do vakua - lineární pohon do vakua

Stoupání pohybového šroubu (mm/ot)25101620
Max rychlost posuvu (mm/s) @300rpm10255080100
Maximální horizontální zatížení (kg)2360393220
Maximální vertikální zatížení (kg)8231614-

Třídy vakua a teplot okolí :

Označení provedeníPracovní teplota okolíTřída Vakua (Pa)Teplotní sensor
Vaccum Class 01-20...+85-Optional
Vaccum Class 02-40...+85-Optional
Vaccum Class 03-60...+8510^1Optional
Vaccum Class 04-20...+15010^3Optional
Vaccum Class 05-20...+20010^7Optional
Vaccum Class 06-100...+4010^7Optional
Vaccum Class 07-200...+4010^7Optional
Vaccum Class 08CustomizedCustomizedOptional
