Lineární krokový motor v kompletní lineární ose - Lineární osa s krokovým motorem


Lineární osa s krokovým motorem a kuličkovým šroubem

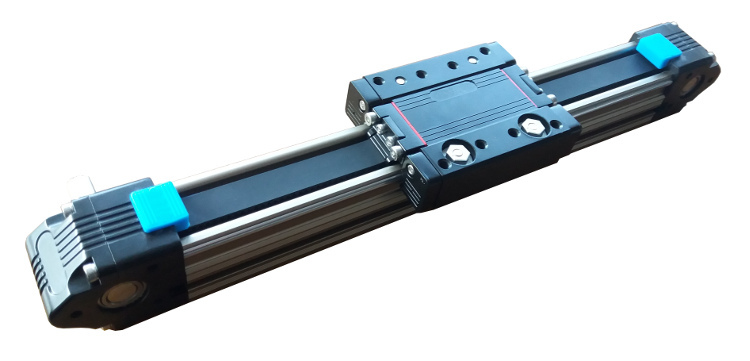

Lineární osa s krokovým motorem a řemenem

Lineární osa s krokovým motorem a řemenem

Lineární osa s krokovým motorem a trapézovým šroubem

Víceosé lineární systémy z krokových motorů


konfigurace celého polohovacího pohonu XYZ

Lineární osa do vakua s krokovým motorem


speciální provedení bez maziva, do vakua, vysokých teplot nebo do kryoaplikací

Dvojitý pohyb rotační a lineární


jiné řešení : Servomotory v lineární ose/osách


neobsahuje krokový motor spadá do rubriky servomotorů
ac servomotory

jiné řešení : Lineární motory v lineární ose/osách


neobsahuje krokový motor
lineární motory
lineární servo osy

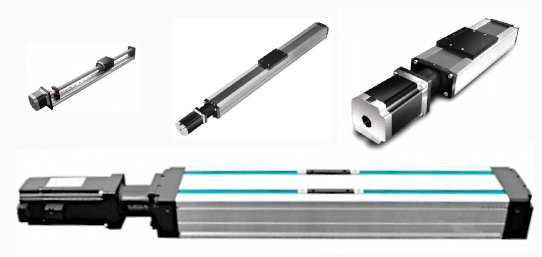

Lineární osa s kuličkovým šroubem

Lineární osa s krokovým motorem a kuličkovým šroubem
zdvih 100-4000mm; síly až 1000N; max rychlost 500mm/s
pdf LinearAxis_LA20-BS Miniature Version [English]
pdf LinearAxis_LA40-BS [English]
pdf LinearAxis_LA80-BS [English]
pdf LinearAxis_LA100-BS [English]
pdf LinearAxis_LA120-BS [English]

Poptávka lineární osy s kuličkovým šroubem:

Cenová nabídka Zaslat poptávku Cenová nabídka



Lineární osa s krokovým motorem a řemenem

Pro vysoké rychlosti polohování je vhodné použít přímo řemen.


Poptávka Lineární osy s krokovým motorem s řemenem:

Cenová nabídka Zaslat poptávku Cenová nabídka



Lineární osa zapouzdřený kompaktní typ - NEMA17LA


Nejdůležitější parametry lineární osy

Výkonostní parametry:

Stoupání pohybového šroubu

CodeScrew LeadStandard MotorHigh Resolution Motor
--step 1,8°step 0,9°
-mm/rotmm/stepmm/step
00250,6350,0031750,0015875
00310,7940,003970,001985
003910,0050,0025
00501,270,006350,003175
00631,5880,007940,00397
007920,010,005
01002,540,01270,00635
01253,1750,0158750,0079375
019750,0250,0125
02506,350,031750,015875
0394100,050,025
050012,70,06350,03175
075019,050,095250,047625
100025,40,1270,0635

Parametry krokového motoru

Napětí / proud (Standardní motor):

Napětí / proud (Double Stack):

Úhel kroku motoru:

Výkonové křivky - síla v závislosti na lineární rychlosti:


Vnitřní pohybová matice:

Volitelně:


Lineární krokový motor - osa NEMA17LA - Rozměry

drawing

Lineární krokový motor v ose - příklad objednacího klíče :

Model:NEMA17LA = Zakrytovaná linární osa s krokovým motorem
Matice : B = Volně se otáčející (má mechanickou vůli 0,1mm)
W = Předepnutá ( vůle je 0mm, nutné specifikovat sílu předepnutí)
Zatížení rámů : 04 = 22,6kg
Povlak : S = bez povlaku nerez šroub/ B = Teflonový povlak (pro aplikace bez maziva)
Závit : R = Pravý / L = Levý
Stoupání : 0025 = 0,635 mm/rot (viz tabulka)
Zdvih : xxx = xxx milimeterů (možné zdvihy 25,4 - 609,6mm)
Motor : M43 = Nema 17 krokový motor
Napětí : 2 = 2.33 VDC
Proud : 029 = 0.290 A
Úhel :18 = 1,8 stupňů na krok / 09 = 0,9 stupňů na krok
Výstup kabelu : T = nahoru / B = dolu / L = doleva / R = doprava
Vozík : M = metické závity / U = UNC závity
Možnosti : ENC400PPRID = Enkodér 400 pulsů na otáčku / Index Pulse / Diferenciální signál
Zadní hřídel pro enkodér
Integrovaná elektronika
Vysokoteplotní verze +155 Celsia
Bez maziva šroub potažený teflonem


Poptávka zapouzdřené lineární osy s krokovým motorem - NEMA17LA:

Cenová nabídka Zaslat poptávku Cenová nabídka






Lineární vedení integrované s pohybovým šroubem a motorem

zdvih 25-1825mm; síly až 1000N; max rychlost 500mm/s

NEMA11LG - Lineární vedení integrované s pohybovým šroubem a motorem NEMA 11

NEMA17LG - Lineární vedení integrované s pohybovým šroubem a motorem NEMA 17

NEMA23LG - Lineární vedení integrované s pohybovým šroubem a motorem NEMA 23

Lineární vedení integrované s pohybovým šroubem a motorem - možnosti

Více osé polohovací systémy :

1. Jedna osa
2. Jedna osa dvoj-vozík
3. Jedna osa dva vozíky s kardanem
4. Jedna osa dvoj-vozík kardan
5. Jedna osa dva vozíky u sebe
6. Dvě osy křížem přes sebe
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.

Poptávka více osého lineárního systému:

Cenová nabídka Zaslat poptávku Cenová nabídka



Lineární osa do vakua:

více zde :
Krokový motor v lineární ose do vakua

Dvojitý pohyb rotační a lineární

spojení dvou motorů na jedné ose umožňuje jak rotační tak linární pohyb výsuvné tyče

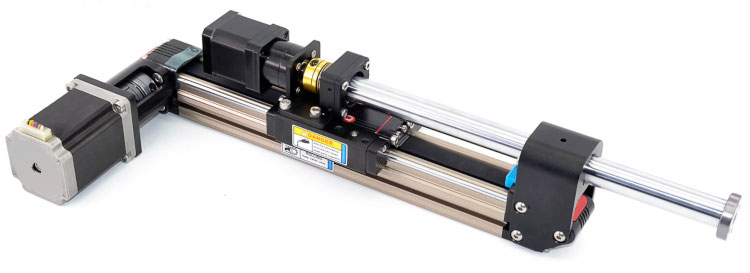

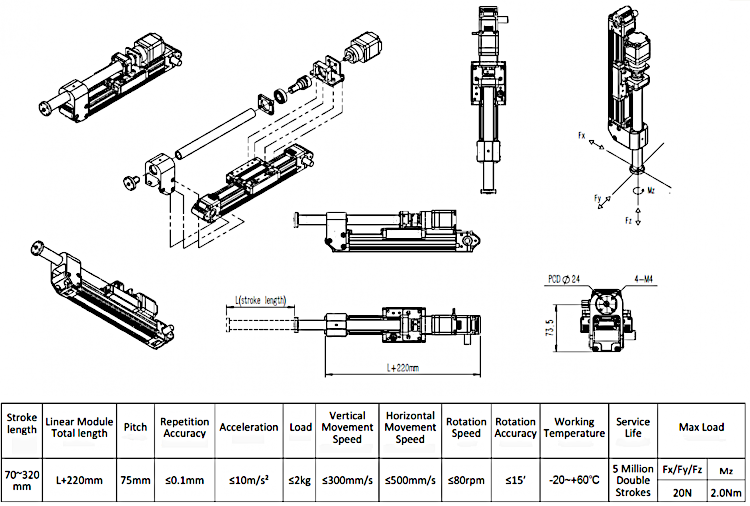

NEMA17-DM - Dual Motion - Dvojitý pohyb


ModelStroke Rail LengthTotal LengthWeightPitchMax Speed
-mmmmmmkgmmmm/s
NEMA17-DM-70702903201,575375
NEMA17-DM-120120340370275375
NEMA17-DM-1701703904202,575375
NEMA17-DM-220220440470375375
NEMA17-DM-2702704905203,575375
NEMA17-DM-320320540570475375

Poptávka dual motion osy NEMA17:

Cenová nabídka Zaslat poptávku Cenová nabídka

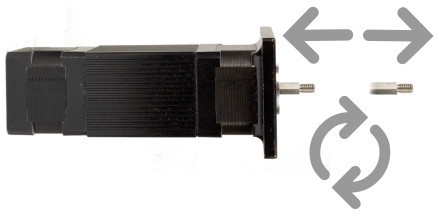

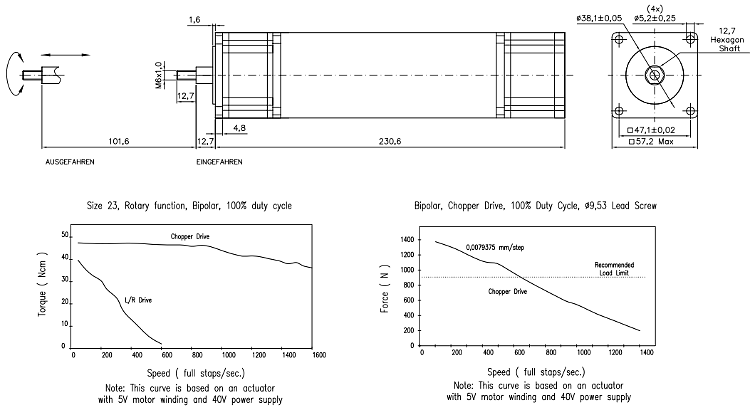

NEMA23-DM - Dual Motion - Dvojitý pohyb


Poptávka dual motion osy NEMA23:

Cenová nabídka Zaslat poptávku Cenová nabídka
