Speciální krokové motory :


Tenké krokové motory - malé zástavbové rozměry

Tenké krokové motory Tenké krokové motory - zástavbové výšky 12,5 mm - 30 mm

Tenké krokové motory
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s dutou hřídelí

krokový motor s dutou hřídelí velikosti NEMA8 až NEMA34, vnitřní průměr ⌀3 až ⌀16mm

Krokový motor s dutou hřídelí
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s krytím IP65

krokový motor s krytím IP65 Pro velikosti NEMA 8 a 34 (příruba 28x28 až 87x87mm)
Viz hodnoty pro standardní krokové motory
Délka motoru je o 7-15mm delší, dle osové výšky
Chráněné proti prachu, nízko tlakým proudům vody
Lepší ochrana proti poškozujícím prvkům prostředí

Krokové motory s krytím IP65
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s krytím IPX7 - ponořitelné

krokový motor s krytím IP67 Pro velikosti NEMA 8 a 34 (příruba 28x28 až 87x87mm)
Viz hodnoty pro standardní krokové motory
Délka motoru je o 12-19mm delší, dle osové výšky
Chráněno proti prachu, Ponořitelné do vody hloubky 15cm až 1m
Lepší ochrana proti poškozujícím prvkům prostředí

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s planetovou převodovkou

Krokové motory s planetovou převodovkou Planetová převodovka s převody 4-515
Mechanická vůle 1.5° volitelně 20arcmin
Momenty od 0.6 do 260Nm

Krokový motor s planetovou převodovkou
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s vestavěnou brzdou

Krokový motor s brzdou elektromechanická brzda pro zabrždění motoru při výpadku napájení
brzda standardní, bzrda s IP65, brzda zdvojená pro vyšší bezpečnost

Krokový motor s vestavěnou brzdou
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory do vakua Space Shuttle

Krokové motory do vakua

krokové motory do vakua Velikosti příruby NEMA8 až NEMA34 (příruba 28x28 až 87x87mm)
Momenty : 0.05 Nm až 14 Nm
úroveň vakua: 10^-7 Torr na 125°C
Z motorů jsou odstraněny veškeré nátěry a maziva.
Použito vysokoteplotní vinutí.
Teflonové přívodní kabely.
Možné spojení s převodovkou do vakua.
Možné spojení s lineární osou do vakua.

Krokové motory do vakua -> více informací
Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s planetovou převodovkou do vakua

Krokové motory s planetovou převodovkou do vakua Momenty 10-100Nm, velikosti přiruby 42x42, 57x57 a 87x87mm
Převodky planetové převodovky do vakua : 3, 5, 8, 10, 15, 25, 40, 80, 120 a 200
Krokový motor s planetovou převodovkou verze do vakuové komory
Oba komponenty jak motor tak převodovka ve verzi do vakua
Bez-mazivá ložiska, bez-výparové komponenty, vypálení v peci, speciální vzduchotěsné balení
Pro vyšší rychlosti volitelně s BLDC vysokorychlostním motorem

Krokový motor s planetovou převodovkou do vakua
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s lineární osou vakua

Krokový motor do vakua a lineární osa do vakua Krokový motor do vakua a lineární osa do vakua

Krokový motor integrovaný v lineární ose do vakua
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s enkodérem - zpětnou vazbou

Krokové motory s enkodérem - zpětnou vazbou Krokový motor + enkodér + driver
Rozlišení enkodéru 200-20 000ppr
Krokový motor včetně vhodného enkodéru s driveru, který je schopen se signálem z enkodéru pracovat.

Krokové motory s enkodérem - zpětnou vazbou
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory se zpětnou vazbou

Krokové motory se zpětnou vazbou Krokový motor + enkodér + řízení

Krokové motory se zpětnou vazbou
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s CAN BUS sběrnicí - CAN 2.0 Modul

Krokové motory se zpětnou vazbou
Krokové motory s CAN BUS sběrnicí
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory s absolutním enkodérem

Krokové motory s víceotáčkovým absolutním enkodérem
Krokové motory s víceotáčkovým absolutním enkodérem
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

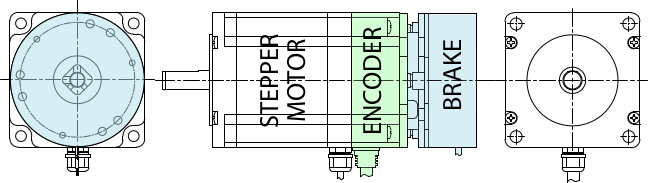

Krokové motory s enkodérem a brzdou

Krokové motory s enkodérem a brzdou
Cenová nabídka Zaslat poptávku Cenová nabídka

Starší řady krokových motorů

Starší řady krokových motorů
Starší řady krokových motorů
-> více informací

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory se speciální úpravou hřídele

Krokové motory je možné dodat v různých modifikacích hřídele jako různé tvarování průřezu hřídele, drážkování hřídele, zapuštěné středící důlky, nalisované převody a pastorky, provrtané hřídele, proudloužené nebo zkrácené hřídele a více...

Tvarování a průřez hřídele
krokových motorů

options options

Úprava hřídele podle specifikace (drážkováním, ...)

options options options

options
Šroubovice ve hřídeli
options
Středící důlek
options
Otvor v hřídeli
options
Prodloužená hřídel

Čelní pastorek na výstupu

 options    options   options   options

options    options     options   options

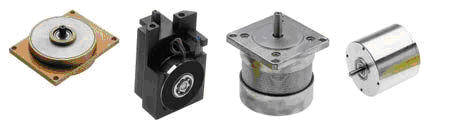

Krokové motory se speciálním zákaznickým usazením

Je možné dodat krokové motory se speciálním designem, pokud je potřeba krokový motor pro čisté prostředí, pro vakuum, pro ponoření do kapaliny, nebo celokovové pouzdro z nerezové oceli, eloxovaný povrch, nebo připojení do specifického montážního rozměru.

options

options

Krokový motor v prostředí s extrémní teplotou

Mazivo v ložisku a použitá lepidla mají nejvetší efekt na na rozsah pracovnícj teplot krokového motoru. Motor může být vyroben, aby splňoval určité provozní specifikace. Například krokové motory do prostředí s vysokou teplotou mohou mít následující modifikace :


1.Vysokoteplotní magnety a vinutí

2.Vysokoteplotní mazivo do ložisek

3.Vysokotepolotní přívodní kabely (nebo teflonem potažené dráty)

Pro další detaily nás prosím kontaktujte.

Krokové motory chráněné proti prachu a kapalinám - IP65 a IPX7

ipx7 stepper motor

Krokové motory řady 4218 a 5718 jsou ve stupni krytí IP65. Jsou chráněny také kompletně proti prachu a jak je definováno normou i proti nízkotlakým proudům stříkajícím z různých směrů ze vzdálenosti 3 metry. Tyto proudy vody mohou být pod tlakem až 30 kPa, ze všech směru v množství 12,5 l/min po dobu testování 3 minuty. Nátěr krokových motorů s IP 65 také odpovídá normám pro potravinářský průmysl. (Americká FDA approved).

IP65 znamená :
6 - ochrana proti vniku předmětů v tomto případě ochrana proti prachu
5 - ochrana proti vniku vody - nízkotlaké ostřikování

Řada 5718 může být vybavena krytím IPX7. Což znamená kompletní ochranu proti prachu + vydrží ponoření do kapaliny do hloubky 15cm až 1metr po dobu 30 minut. Nátěr také odpovídá normám pro potravinářský průmysl.


Speciální úpravy krokových motorů i při objednávce malého množství kusů

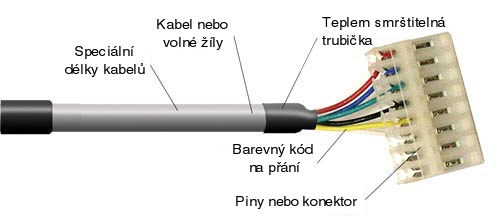

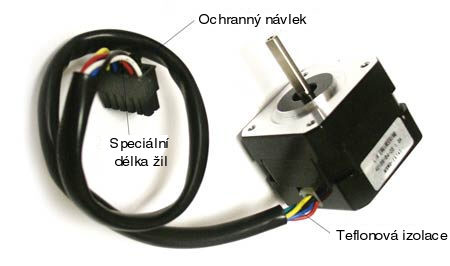

Navrhujeme a vyrábíme krokové motory v mnoha úpravách, ať už je množství malé nebo velké. Takové modifikace zahrnují různé modifikace přívodních kabelů, prodloužené nebo zkrácené žíly, zákaznické barevné provedení izolace, více žilové konfigurace 6 nebo 8 přívodních žil, ochranné návleky, teplem smrštitelné trubičky, připojení pinů nebo konektorů, atd.

options

options

Krokové motory s integrovanou elektronikou - Krokový motor s budičem, řízením, enkodérem.

Krokové motory velikosti NEMA17 - s budičem, řízením, enkodérem

Integrovaný krokový motor s budičem - SilverPak 17D

pdf Silverpak 17D Overview [English only]
pdf Silverpak 17D Manual [English only]

Cenová nabídka Zaslat poptávku Cenová nabídka

Integrovaný krokový motor s budičem - SilverPak 17DE

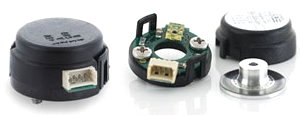

enkodér pro krokové motory

Vestavěný Enkodér :

pdf Silverpak 17DE Overview [English only]
pdf Silverpak 17DE Manual [English only]

Cenová nabídka Zaslat poptávku Cenová nabídka

Integrovaný krokový motor s budičem a řízením - SilverPak 17C

pdf Silverpak 17C Overview [English only]
pdf Silverpak 17C Manual [English only]

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokový motor s budičem, řízením a enkodérem - SilverPak 17CE

krokový motor s integrovanou elektronikou
enkodér pro krokové motory

Vestavěný Enkodér :

pdf Silverpak 17CE Overview [English only]
pdf Silverpak 17CE Manual [English only]

Cenová nabídka Zaslat poptávku Cenová nabídka

STALLGUARD funce - detekce ztráty kroku měřením proudu motorem

Krokový motor s integrovaným řízením a fukncí STALLGUARD - SilverPak 17T

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory velikosti NEMA23 - s budičem, řízením, enkodérem

Krokový motor s napájecím budičem - SilverPak 23D

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokový motor s integrovaným budičem a enkodérem - SilverPak 23DE

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokový motor s řízením (Kontrolérem) - SilverPak 23C

Cenová nabídka Zaslat poptávku Cenová nabídka

Integrovaný krokový motor s řízením a enkodérem/ SilverPak 23CE

Cenová nabídka Zaslat poptávku Cenová nabídka

Krokové motory velikosti NEMA34 - s budičem nebo enkodérem

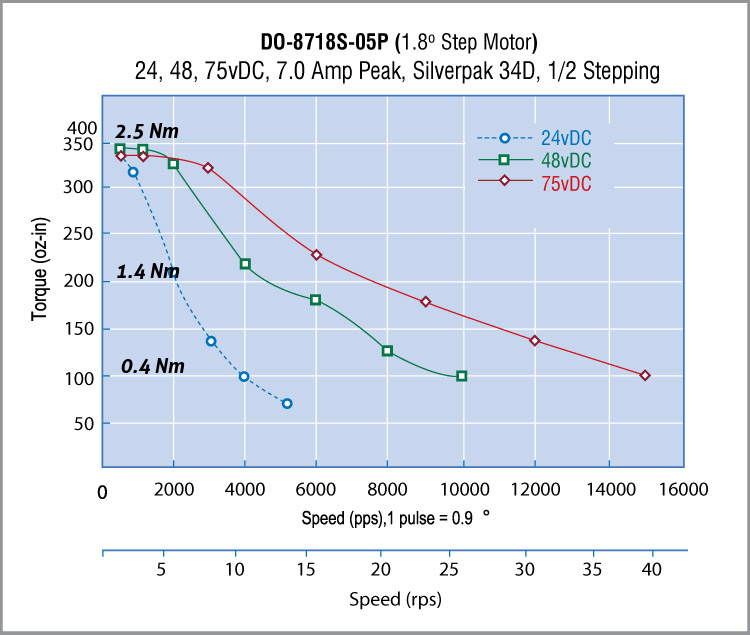

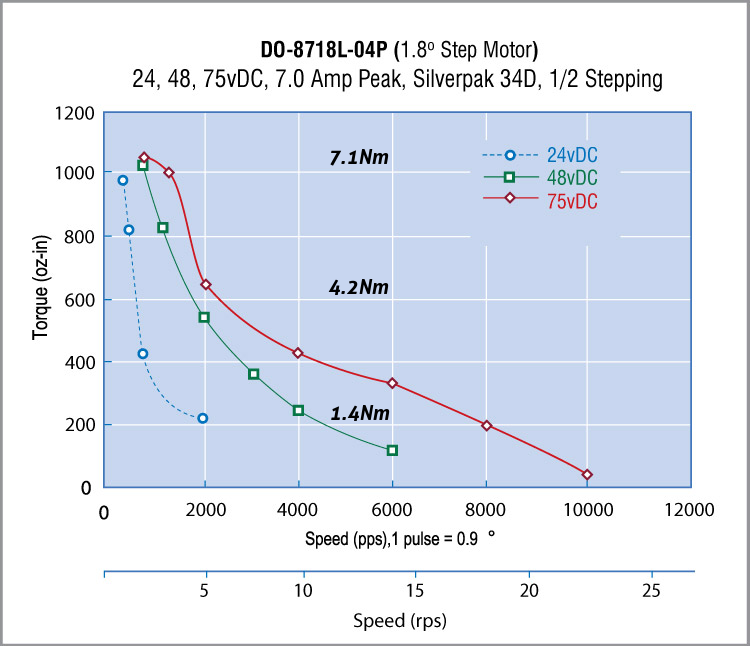

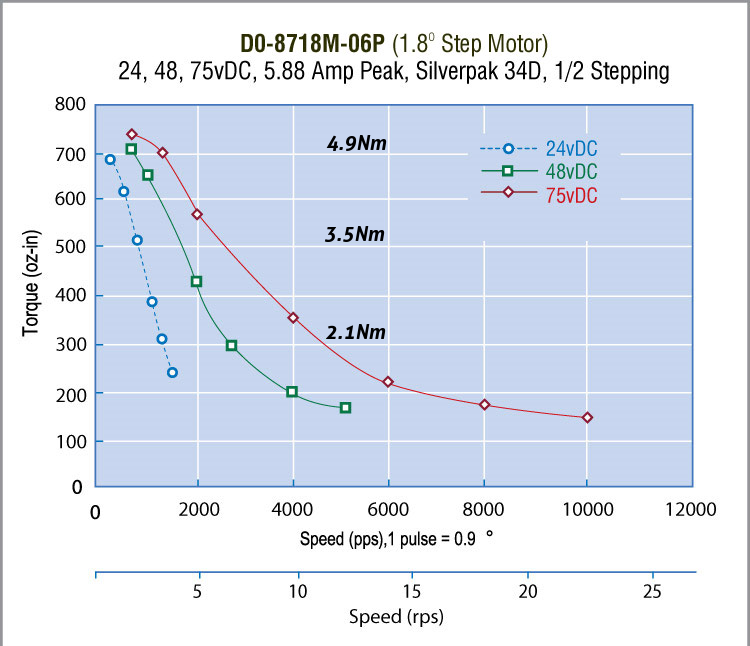

Integrovaný krokový motor s budičem SilverPak 34D

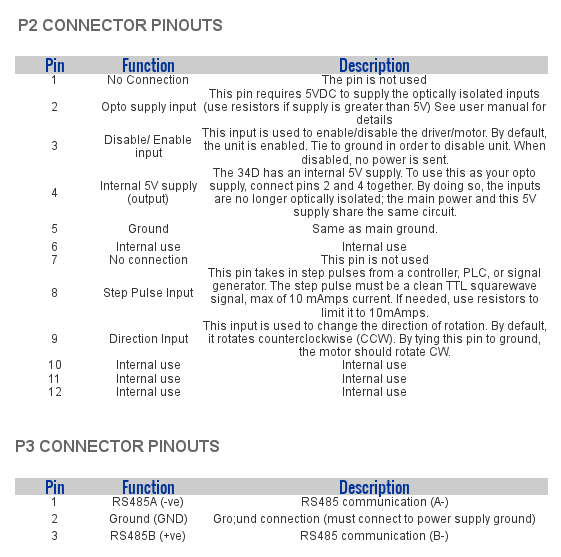

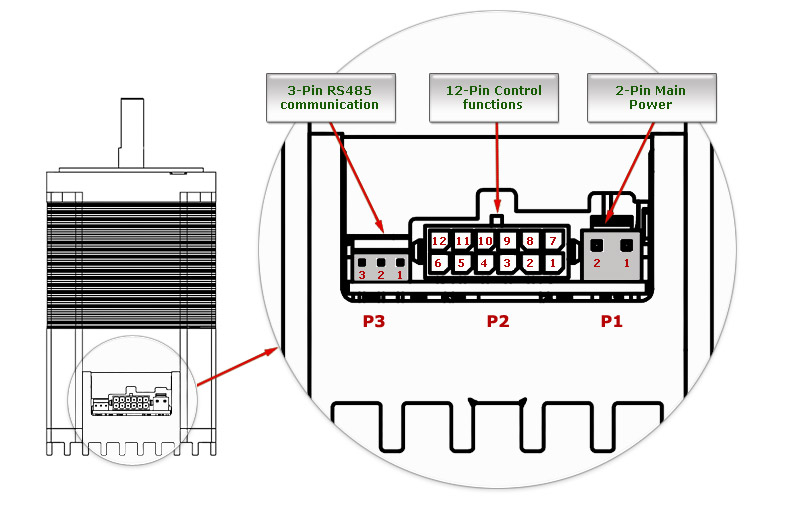

Silverpak 34 Popis konektorů - Obrázek
Silverpak 34 Zapojení - Obrázek

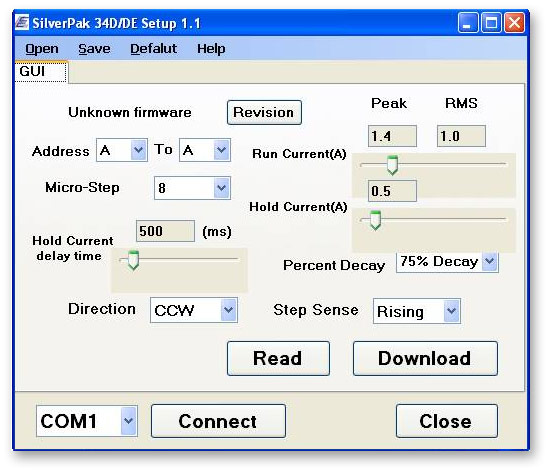

Silverpak 34 GUI Program - Obrázek
pdf Silverpak 34DE Manual [English only]

Cenová nabídka Zaslat poptávku Cenová nabídka

Integrovaný krokový motor s budičem a enkodérem SilverPak 34DE

enkodér pro krokové motory

Vestavěný Enkodér :


Silverpak 34 Popis konektorů - Obrázek
Silverpak 34 Zapojení - Obrázek
Silverpak 34 GUI Program - Obrázek
pdf Silverpak 34DE Manual [English only]

Cenová nabídka Zaslat poptávku Cenová nabídka
