Zdvihové převodovky - Lineární zdvižné převodovky ZP

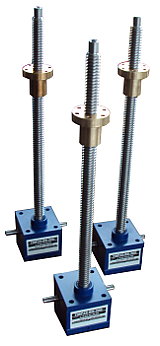

zdvihová převodovka ZP
pdf ZP zdvihové převodovky

pdf ZP zdvihové převodovky - návod v češtině

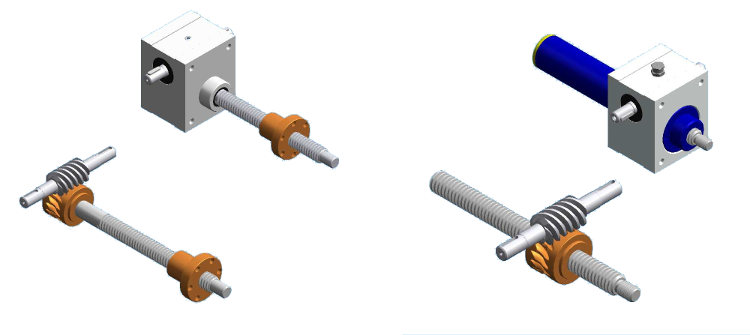

zdvihová převodka - šnekový převod a trepézový šroub

Zdvihové převodovky základní parametry:

Zdvihová převodovkaZP 25ZP 32ZP 45ZP 63ZP 71ZP 80ZP 135
Největší zdvihová síla [kN]5102550100210500
Maximální zdvih [mm]700100013001300330035009000
Standardní převod šnekového převodu4:14:16:17:19:110:110:1
Pomalý převod šnekového převodu 16:116:124:128:136:140:156:1
Průměr pohybového šroubu [mm]Tr 18 x 4Tr 20 x 4Tr 30 x 6Tr 40 x 7Tr 55 x 9Tr 80 x 10Tr 120 x 14
Hmotnost jednotky se standardním zdvihem [kg]1,22,1617326399
přídavná hmotnost na 100mm zdvihu [kg]0,350,450,71,223,19,7

Cenová nabídka Zaslat poptávku Cenová nabídka

Zdvihová převodovka včetně motoru - elektro zdvižná převodovka

zdvihová převodovka s motorem - elektro zdvižná převodovka
Více zde: Zdvižné převodovky s motory

Zdvižné převodovky - zdvihové převodovky - příklady řešení :

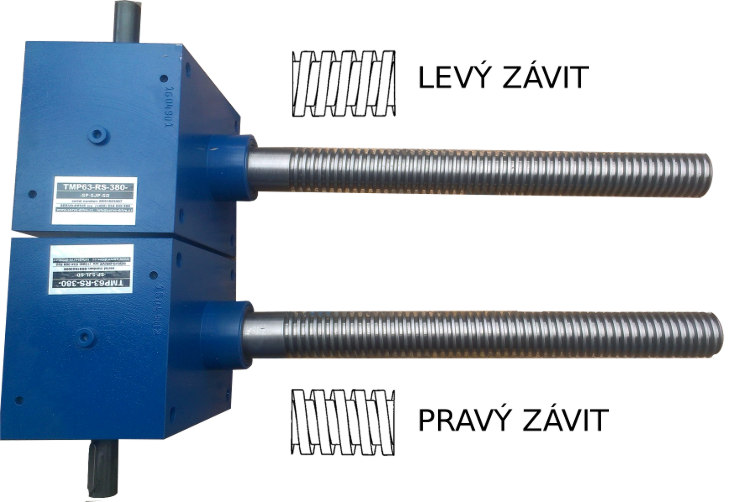

Levé a pravé provedení závitu pohybového šroubu. Zesílený šroub, plně nerezové provedení pohybového šroubu.

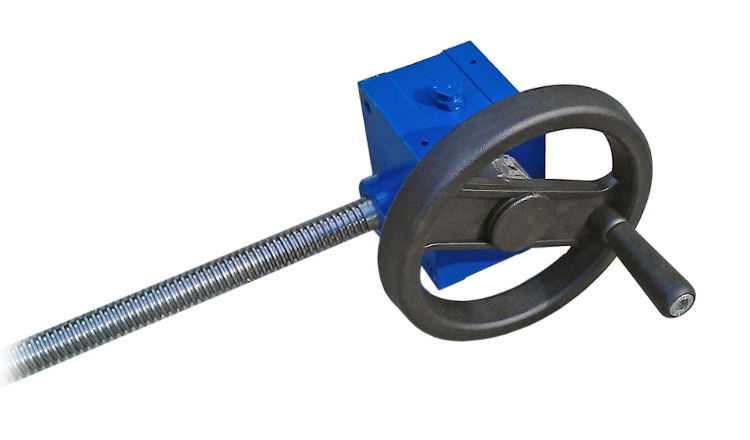

Ruční ovládání zdvižné převodovky. Při výpadku el. proudu je možné manuálně ovládat zdvižnou převodovku.

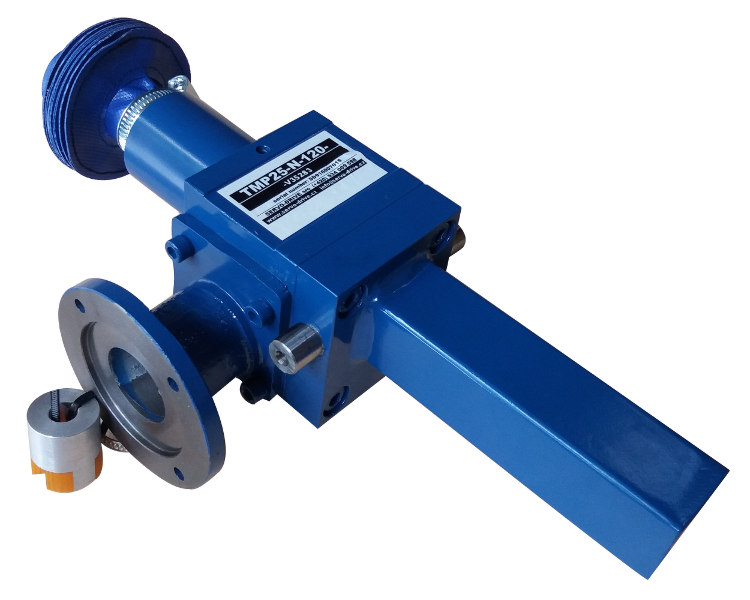

Provedení s kuličkovým šroubem, přesný kuličkový šroub.

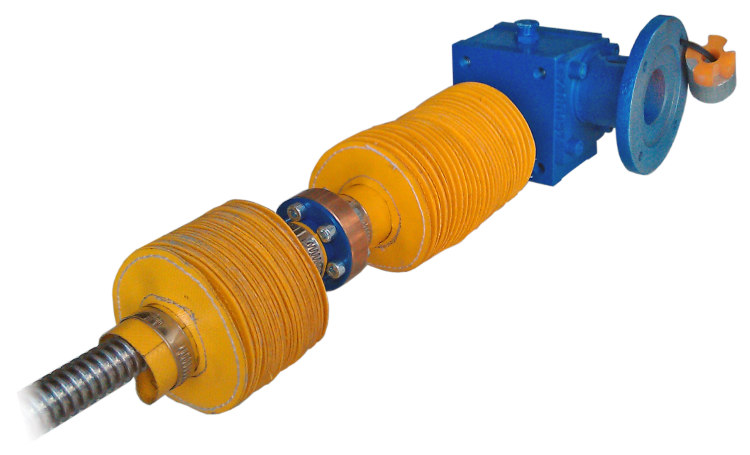

Zdvižná převodovka s dvojitou manžetou.

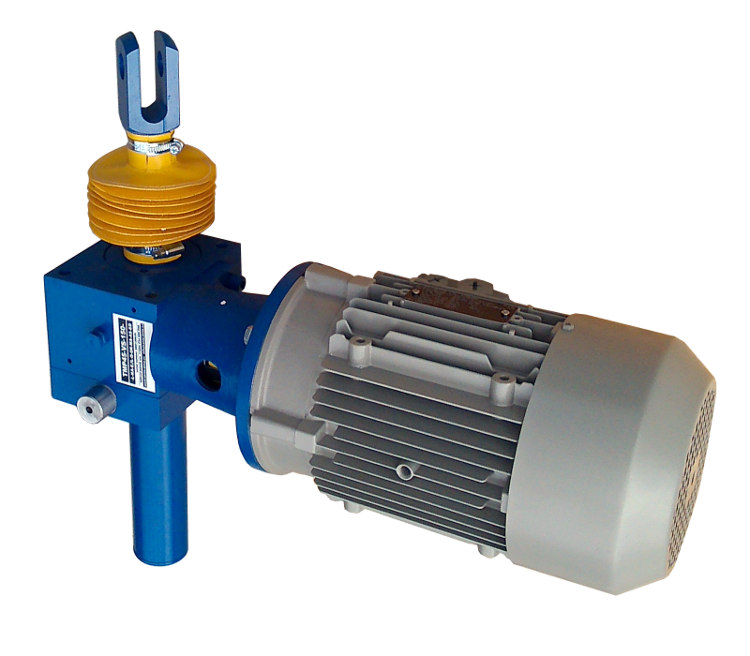

Zdvižná převodovka s asynchronním elektro motorem.

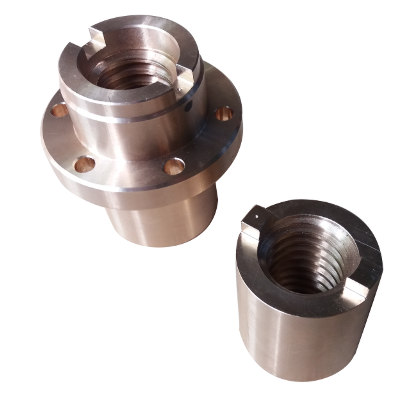

Bezpečnostní matice pro zdvižné převodovky

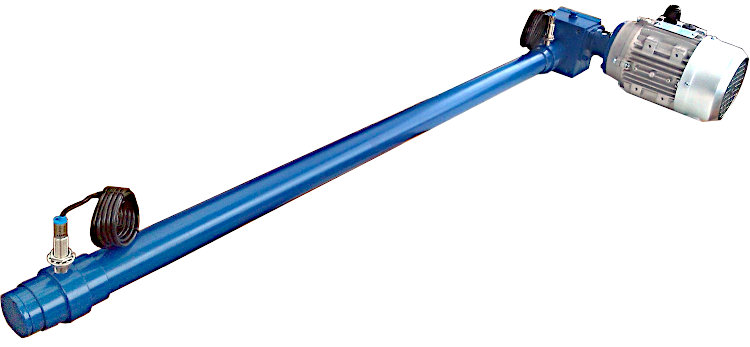

Zdvihová převodovka se zdvihem 3 metry

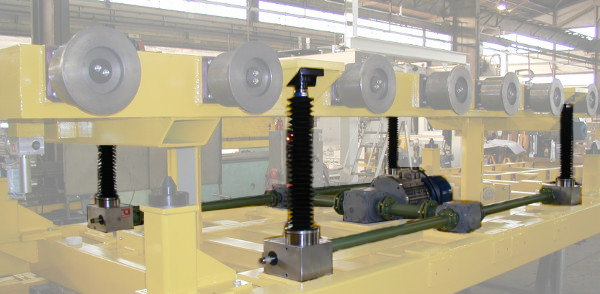

Zdvihové převodovky pro pohon zdvihových stolů - zvedací stoly



zdvihové převodovky s otáčejícím se pohybovým šroubem a maticí uchycenou na zdvihový stůl

Zdvihové převodovky a synchronizovaný zdvih


Vzorec pro 2 zdvihové převodovky
Pt=2*P1*100/95


Nutné rezervovat místo na šrouby vycházející z převodovek,pro větší rychlosti zdvihu nutné uchycení volného konce synchronizace rozvodovkami a kardany

Vzorec pro 2 zdvihové převodovky
Pt=2*P1*100/95


Zdvihové převodovky s průchozím šroubem, matice je uvnitř převodovky, šroub prochází skrz a zvedá stůl, nutné rezervovat místo pod převodovkami na zasunutý šroub. synchronizace rozvodovkami a kardany

Vzorec pro 2 zdvihové převodovky a rozvodovku
Pt=2*P1*100/85


Zdvihové převodovky s průchozím šroubem, konce pevně uchycené, tělesa převodovek se zvedají současně se stolem (plošinou) synchronizace rozvodovkami a kardany

Vzorec pro 2 zdvihové převodovky a 3 rozvodovky
Pt=2*P1*100/77

Vzorec pro 4 zdvihové převodovky a 3 rozvodovky
Pt=2*P1*100/65

Vzorec pro 4 zdvihové převodovky a 3 rozvodovky
Pt=2*P1*100/65

Vzorec pro 4 zdvihové převodovky a 2 rozvodovky
Pt=2*P1*100/69

Vzorec pro 4 zdvihové převodovky a 2 rozvodovky
Pt=2*P1*100/69

Příklady aplikací zdvihových převodovek


Zdvihová převodovka pro manipulaci s běžícím pásem

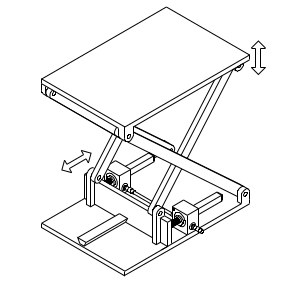

Zdvihová převodovka jako pohon pro zvedací plošinou

Pohon zásobníku obráběcího stroje pomocí zdvihové převodovky

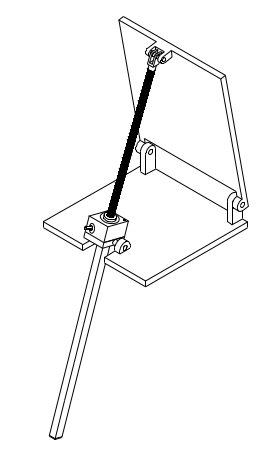

Zdihová převodovka pohánějící naklápěcí mechanismus

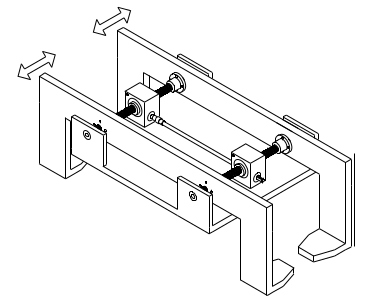

Zdvihová převodovka pro pohon uchycení manipulátoru

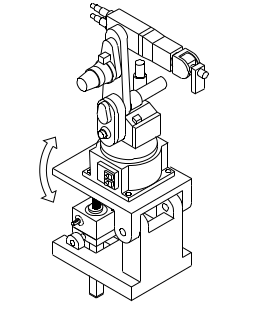

Naklápěcí plošina robotu ovládaná zdvihovou převodovkou

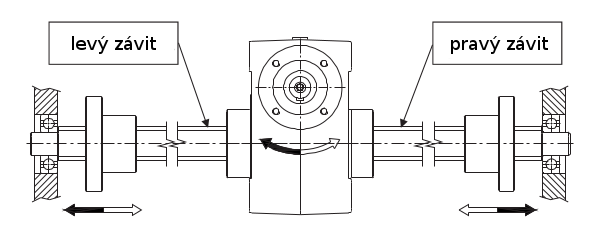

Zdvižná převodovka s levým i pravým závitem pro svěrné aplikace

Zaslat poptávku na zdvižnou převodovku
