DCA Prumyslove Stejnosmerne Linearni Aktuatory - ServoDrive Lineární aktuátory DCA:

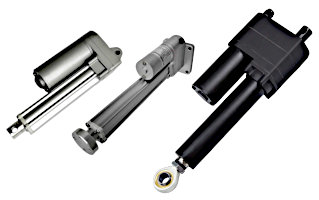

Průmyslové stejnosměrné lineární aktuátory DCA:
- profesionální provedení aktuátorů pro použítí v průmyslu při průmyslové automatizaci..
model DCA-1200 DCA-2000 DCA-3000 DCA-7000 DCA-8000-BS DCA-12000
síla 1 200 N 2 000 N 3 000 N 7 000 N 8 000 N 12 000 N
zdvih 50 - 600 mm 50 - 600 mm 50 - 600 mm 50 - 900 mm 50 - 900 mm 50 - 900 mm
napětí 12/24 VDC 12/24 VDC 12/24/36/48 VDC 12/24/36/48 VDC 6A 12/24/36/48 VDC 9A 12/24VDC 40A
rychlost 5 - 80 mm/s 5 - 60 mm/s 5 - 35 mm/s 3,5 - 38 mm/s 3,5 - 42 mm/s 3,5 - 38 mm/s
hlučnost ﹤62db ﹤60db nízký hluk <52dB ﹤60db vyšší hlučnost (kuličkový šroub) ﹤60db
teplota okolí -40°C až +65°C -40°C až +65°C -40°C až +65°C -40°C až +65°C -40°C až +65°C -40°C až +65°C
koncové spínače vestavěné vestavěné vestavěné vestavěné vestavěné vestavěné
IP krytí IP65 IP65 IP54 IP65 IP65 IP66 (těžký průmysl)
zpětná vazba potenciometr potenciometr / Hall potenciometr / Hall potenciometr / Hall potenciometr / Hall potenciometr / Hall
Průmyslový stejnosměrný lineární aktuátor DCA-1200
model DCA-1200
síla 100 až 1 200 N
max statické zatížení 2300N
zdvih 50 - 600 mm
napětí 12 / 24 VDC
rychlost 5 - 80 mm/s
hlučnost ﹤62db
koncové spínače vestavěné
IP krytí IP65
Volitelné možnosti
Potenciometr jako zpětná vazba
Nadproudová ochrana motoru
Montáž na ø6 nebo ø8mmm
Rychlá verze s 80mm/s na 100N
Výkonostní parametry aktuátoru DCA-1200
Síla N 100 200 350 600 750 1200
Rychlost bez zátěže mm/s 80 62 32 17 10 8
Rychlost plné zatížení mm/s 80 45 24 13 9 5,5

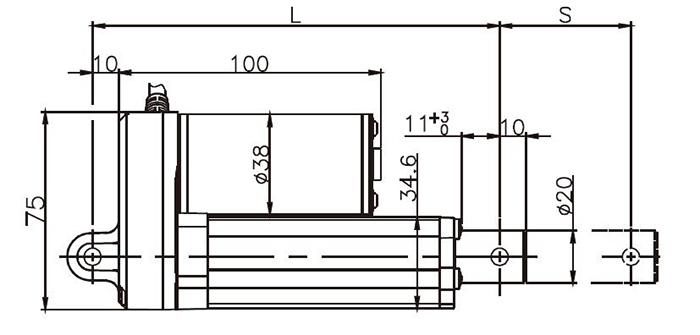

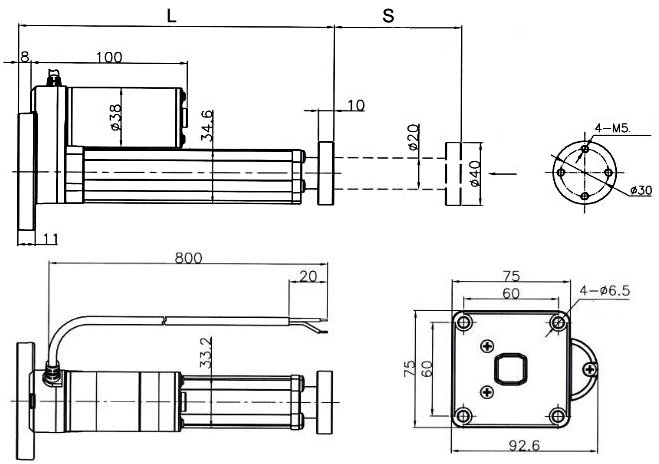

Rozměry aktuátoru DCA-1200
Zdvih mm 50 100 150 200 250 300
Délka L mm 155 205 255 305 355 405
Délka motoru s potenciometrem +30mmZaslat poptávku na průmyslový aktuátor DCA-1200

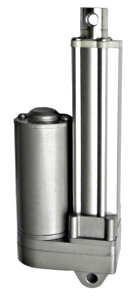

Průmyslový stejnosměrný lineární aktuátor DCA-2000
model DCA-2000
síla 2 000 N
zdvih 50 - 600 mm
napětí 12/24 VDC
rychlost 5 - 60 mm/s
hlučnost ﹤60db
teplota okolí -40°C až +65°C
koncové spínače vestavěné
IP krytí IP65
zpětná vazba potenciometr / Hall

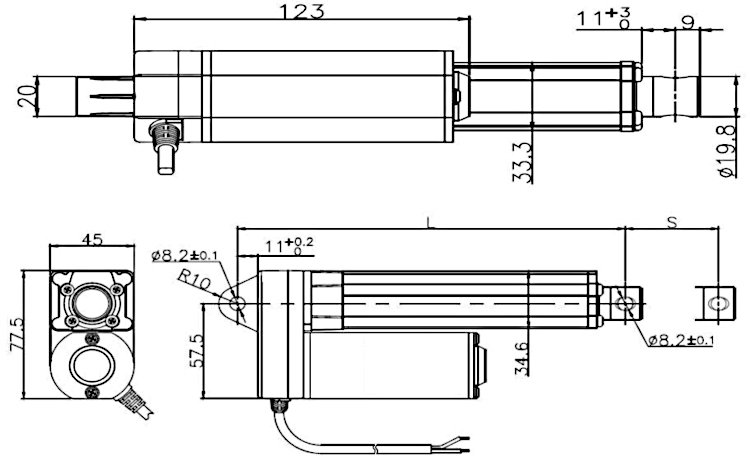

Rozměry aktuátoru DCA-2000

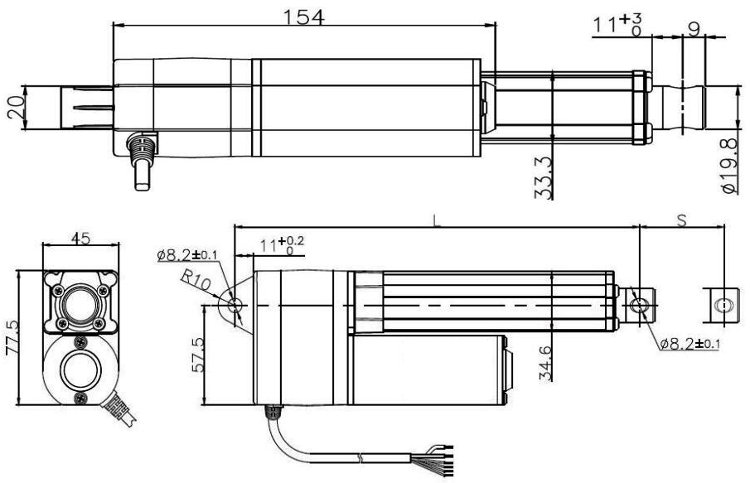

Rozměry aktuátoru DCA-2000 - varianta s potenciometrem
Výkonostní parametry aktuátoru DCA-2000
kód stoupání max. zátěž rychlost (mm/s) ±10% Proud (A) 12V Proud (A) 12V Proud (A) 24V Proud (A) 24V
šroubu (-) (N) bez zátěže plná zátěž bez zátěže plná zátěž bez zátěže plná zátěž
A 2000 3,5 2,0 1,5 1,0 5 4
B 1600 3,5 2,0 1,5 1,0 7 5,5
C 1200 3,5 2,0 1,5 1,0 10 8
D 700 3,5 2,0 1,5 1,0 18 14
E 300 3,5 2,0 1,5 1,0 38 30
F 1200 4,0 2,5 1,5 1,0 8 6
G 800 4,0 2,5 1,5 1,0 10 8
H 600 4,0 2,5 1,5 1,0 14 11
I 400 4,0 2,5 1,5 1,0 28 22
J 200 4,0 2,5 1,5 1,0 55 45
Zaslat poptávku na průmyslový aktuátor DCA-2000

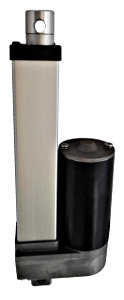

Průmyslový stejnosměrný lineární aktuátor DCA-3000
model DCA-3000
síla 3 000 N
zdvih 50 - 600 mm
napětí 12/24/36/48 VDC
rychlost 5 - 35 mm/s
hlučnost nízký hluk <52dB
teplota okolí -40°C až +65°C
koncové spínače vestavěné
IP krytí IP54
zpětná vazba potenciometr / Hall

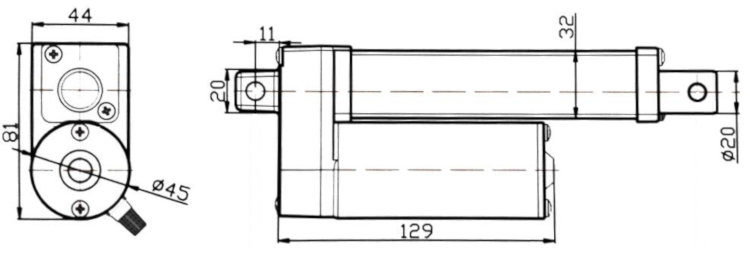

Rozměry aktuátoru DCA-3000
Výkonostní parametry aktuátoru DCA-3000
kód stoupání max. zátěž rychlost (mm/s) ±10% Proud (A) 12V Proud (A) 12V Proud (A) 24V Proud (A) 24V
šroubu (-) (N) bez zátěže plná zátěž bez zátěže plná zátěž bez zátěže plná zátěž
Zaslat poptávku na průmyslový aktuátor DCA-3000
Průmyslový stejnosměrný lineární aktuátor DCA-7000
model DCA-7000
síla 7 000 N
zdvih 50 - 900 mm
napětí 12/24/36/48 VDC 6A
rychlost 3,5 - 38 mm/s
hlučnost ﹤60db
teplota okolí -40°C až +65°C
koncové spínače vestavěné
IP krytí IP65
zpětná vazba potenciometr / Hall

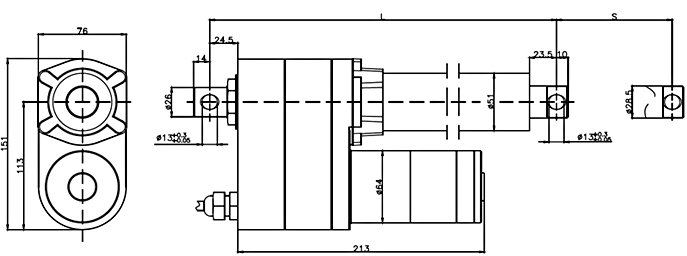

Rozměry aktuátoru DCA-7000
Výkonostní parametry aktuátoru DCA-7000
kód stoupání max. zátěž rychlost (mm/s) ±10% Proud (A) 12V Proud (A) 12V Proud (A) 24V Proud (A) 24V
šroubu (-) (N) bez zátěže plná zátěž bez zátěže plná zátěž bez zátěže plná zátěž
A 2000 35 30 17,0 8,5 5,0 3,0
B 3000 22 18,5 17,0 8,5 5,0 3,0
C 4000 17,2 14,5 17,0 9,0 5,0 3,0
D 5000 12 9,5 17,0 9,0 5,0 3,0
E 6000 8,5 7 18,0 9,0 5,0 3,6
F 7000 5,5 4 18,0 9,0 5,0 3,6
Zaslat poptávku na průmyslový aktuátor DCA-7000

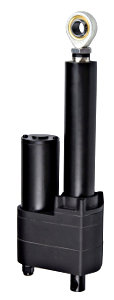

Průmyslový stejnosměrný lineární aktuátor DCA-8000-BS
model DCA-8000-BS
síla 8 000 N
zdvih 50 - 900 mm
napětí 12/24/36/48 VDC 9A
rychlost 3,5 - 42 mm/s
hlučnost vyšší hlučnost (kuličkový šroub)
teplota okolí -40°C až +65°C
koncové spínače vestavěné
IP krytí IP65
zpětná vazba potenciometr / Hall
Rozměry aktuátoru DCA-8000-BS

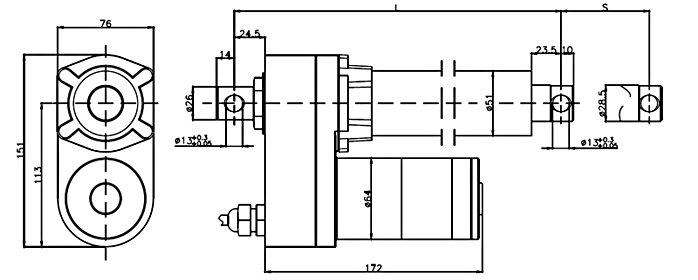

Rozměry aktuátoru DCA-8000-BS - varianta s potenciometrem
Výkonostní parametry aktuátoru DCA-8000-BS
kód stoupání max. zátěž rychlost (mm/s) ±10% Proud (A) 12V Proud (A) 12V Proud (A) 24V Proud (A) 24V
šroubu (-) (N) bez zátěže plná zátěž bez zátěže plná zátěž bez zátěže plná zátěž
G 2500 42 35 11,0 5,5 4,0 2,3
H 3500 28 22 14,0 5,5 4,0 2,4
I 4500 21 18 11,0 6,0 4,0 2,4
J 6000 11,2 9,8 12,0 6,0 4,0 2,5
K 8000 8,5 7 8,0 6,0 5,0 2,6
Zaslat poptávku na průmyslový aktuátor DCA-8000-BS

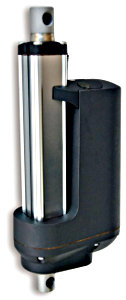

Průmyslový stejnosměrný lineární aktuátor DCA-12000
model DCA-12000
síla 12 000 N
zdvih 50 - 900 mm
napětí 12/24VDC 40A
rychlost 3,5 - 38 mm/s
hlučnost ﹤60db
teplota okolí -40°C až +65°C
koncové spínače vestavěné
IP krytí IP66 (těžký průmysl)
zpětná vazba potenciometr / Hall
Výkonostní parametry aktuátoru DCA-12000
- bez zátěže bez zátěže bez zátěže - plná zátež plná zátež plná zátež
Síla Rychlost Proud na 12VDC Proud na 24VDC - Rychlost Proud na 12VDC Proud na 24VDC
N mm/s A A - mm/s A A
3200 38 4 2.4 - 24 20 10.5
4500 25 4 2.4 - 13 20 10.5
5000 25 4 2.4 - 14 20 10.5
6500 20 4 2.4 - 11 20 10.5
7000 17 4 2.4 - 9.5 20 10.5
7500 13 4 2.4 - 9 20 10.5
10000 13 4 2.4 - 7 20 10.5
11000 8.5 4 2.4 - 6 20 10.5
12000 6.5 4 2.4 - 4.5 20 10.5

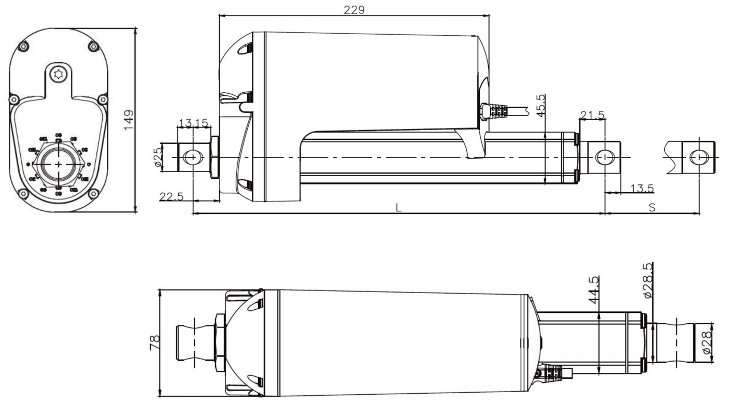

Rozměry aktuátoru DCA-12000
Zdvih S mm 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
Délka L mm 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250
Délka plného zasunutí aktuátoru (L) je o 250mm delší než zdvih (S).Zaslat poptávku na průmyslový aktuátor DCA-12000
