Momentové motory - Přímé bezpřevodové pohony - Rotační AC Servopohony


Výhody momentových motorů řady STR:


Popis :

Střídavé synchronní motory řady STR jsou ideální pro přímý pohon otáčivých zařízení, Která vyžadují velkou přesnost a rychlost polohování. Použití momentového motoru oproti řešení s klasickým servomotorem a převodovkou, umožňuje přesnější a rychlejší řízení pohybu. Motory jsou vhodné pro měřící stroje, obráběcí centra, otočné stoly nebo i pro zařízení vyžadující volný prostor pro kabeláž. Stator i rotor tvoří prstence s volným místem uprostřed. Prstenec rotoru tvoří vysoce výkonné permanentní magnety. Prstenec Statoru tvoří 3 fázové vinutí s vestavěnou tepelnou ochrannou a případným vodním chlazením. Vinutí je zapojené do hvězdy a motor není ve standardní verzi osazen ložisky ani snímačem polohy. (Motor s ložisky a snímačem polohy - více zde …)

Standardní motor od Servo-Drive je optimalizován pro vodní chlazení. Na statoru je vyfrézovaná drážka pro chladící vodu. Motor není uzavřen je nutné ho vestavět do zákaznické konstrukce, nebo objednat motor s volitelným nerezovým zapouzdřením. Většina parametrů je odvozena od verze s vodním chlazením. Motor je možné dodat i ve verzi bez vodního chlazení (chlazení pouze konvekcí vzduchem a přestupem tepla přes přírubu). Motor by měl být zastavěn do stroje tak, že chladící plocha na kterou bude motor připojen bude rovna přibližně 3x násobku plochy stěny válce statoru. Potom je ožné z motoru odebírat trvalý moment přibližně 40-45% trvalého momentu motoru s vodním chlazením. Špičkový moment motoru se vzduchovým chlazením zůstává v plné výši jako u motoru s vodním chlazením.

Přehled základních parametrů momentových motorů:

Motor TypeDmdiLmpolesMmaxMN-WATERMN-AIRmrequest quote
-mmmmmm-NmNmNmkgrequest quote
STR 1802220080110 .. 2102221045 .. 14020 .. 6313Request a Quote
STR 30044330195110 .. 21044860185 .. 57083 .. 25729Request a Quote
STR 42066450300110 .. 210661950465 .. 1485209 .. 66847Request a Quote
STR 53088565420110 .. 210883400830 .. 2500374 .. 112556Request a Quote
STR 660110700530110 .. 21011053001290 .. 3950581 .. 177891Request a Quote
STR 770132810630110 .. 21013277001850 .. 5550833 .. 2498101Request a Quote
STR 880154920750110 .. 210154103002200 .. 6800990 .. 3060130Request a Quote
STR 10001761040870110 .. 210176132002900 .. 90001305 .. 4050145Request a Quote


Dimensional drawing :


direct drive

Volitelné vodní chlazení pro momentový motor:

Cenová nabídka Zaslat poptávku Cenová nabídka

Přímý pohon - Kompletní pohon s ložisky, Snímačem poholy, Konektory, atd.

direct drive

Kompletní pohon obsahuje:


direct drive
MotorMmaxM0I0nnJrequest quote
-NmNmArpmkgcm2request quote
SDM 42F12,334,637417,8Request a Quote
SDM 42H12,333,349107,8Request a Quote
SDM 42I12,332,33817,8Request a Quote
SDM 42L12,331,722127,8Request a Quote
SDM 43F225,58,439049,63Request a Quote
SDM 43H225,56,15229,63Request a Quote
SDM 43I225,54,233509,63Request a Quote
SDM 43L225,5323379,63Request a Quote
SDM 44F30,47,811,9396311,4Request a Quote
SDM 44H30,47,88,6505811,4Request a Quote
SDM 44I30,47,86341811,4Request a Quote
SDM 44L30,47,84,4245311,4Request a Quote
SDM 44N307,83,2196511,4Request a Quote
MotorMmaxM0I0nnJrequest quote
-NmNmArpmkgcm2request quote
SDM 52F215,28,1395923,23Request a Quote
SDM 52K215,25,2448423,23Request a Quote
SDM 52I215,23,9328523,23Request a Quote
SDM 52L215,23239423,23Request a Quote
SDM 53F401015,4404730,17Request a Quote
SDM 53K40109,8451930,17Request a Quote
SDM 53I40107,7348430,17Request a Quote
SDM 53L40105,7253130,17Request a Quote
SDM 54F5614,321,2395137,1Request a Quote
SDM 54K5614,314454237,1Request a Quote
SDM 54I5614,310,9351037,1Request a Quote
SDM 54L 5614,38,1256437,1Request a Quote
direct drive SDM

MotorMmaxM0I0nnJrequest quote
-NmNmArpmkgcm2request quote
STC11A68204,4795270Request a Quote
STC11X68208,81771270Request a Quote
STC12A105324,5490290Request a Quote
STC12X105329,11066290Request a Quote
STC13B140424,5356320Request a Quote
STC13A140429,1785320Request a Quote
STC14B174524,5274340Request a Quote
STC14A174529617340Request a Quote
STC15A210639,1504360Request a Quote
STC15B210634,5218360Request a Quote
MotorMmaxM0I0nnJrequest quote
-NmNmArpmkgcm2request quote
STC21C278833,71352800Request a Quote
STC21B278837,43012800Request a Quote
STC21A2788314,86512800Request a Quote
STC22E4201263,7823000Request a Quote
STC22C4201267,51943000Request a Quote
STC22A420126154193000Request a Quote
STC23M5631693,8553300Request a Quote
STC23C5631697,51403300Request a Quote
STC23B563169153073300Request a Quote
STC24G7052123,8363500Request a Quote
STC24D7052127,51083500Request a Quote
STC24B70521215,12403500Request a Quote
STC25E8552577,6863700Request a Quote
STC25C85525715,21963700Request a Quote
direct drive STC

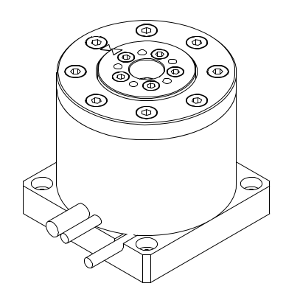

Otočný stůl TT62-D12-60-IRL - bezželezné provedení

Otočný stůl TT62-D12-60-IRL

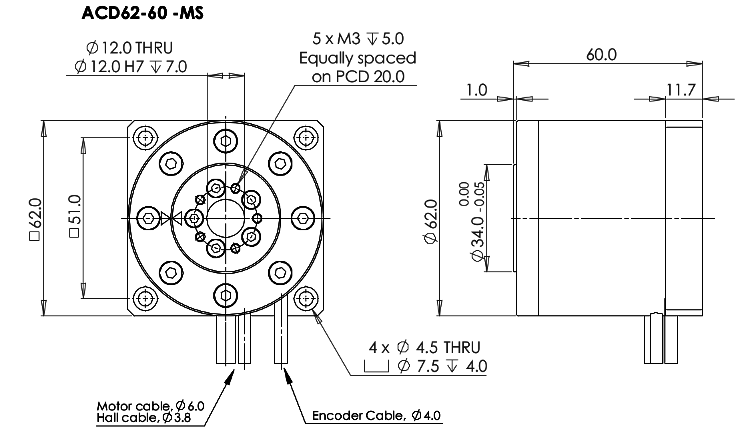

Otočný stůl TT62-D12-60-IRL - rozměry

Otočný stůl TT62-D12-60-IRL

Cenová nabídka Zaslat poptávku Cenová nabídka

Otočný stůl TT62-D12-84-IRL - bezželezné provedení

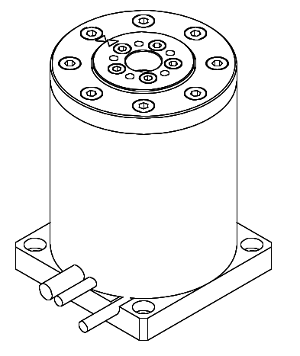

Otočný stůl TT62-D12-84-IRL

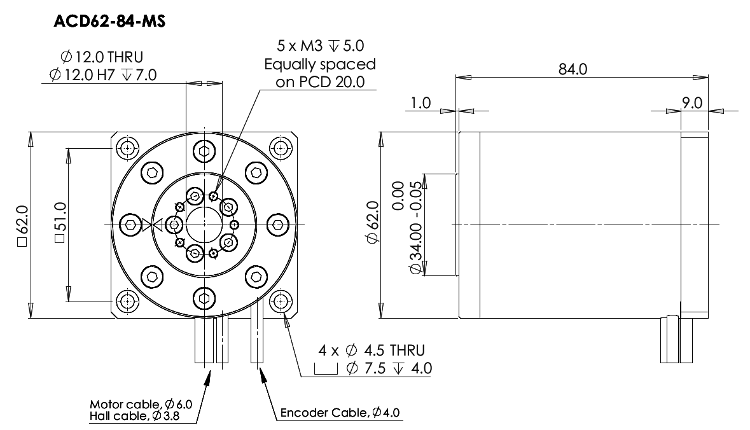

Otočný stůl TT62-D12-84-IRL - rozměry

Otočný stůl TT62-D12-84-IRL

Cenová nabídka Zaslat poptávku Cenová nabídka

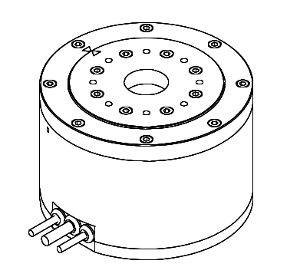

Otočný stůl TT120-D25-80-IRL - bezželezné provedení

Otočný stůl TT120-D25-80-IRL

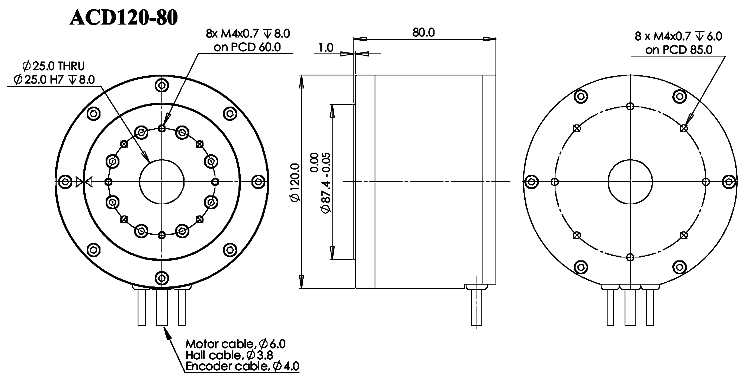

Otočný stůl TT120-D25-80-IRL - rozměry

Otočný stůl TT120-D25-80-IRL

Cenová nabídka Zaslat poptávku Cenová nabídka

Otočný stůl TT120-D25-175-IRL - bezželezné provedení

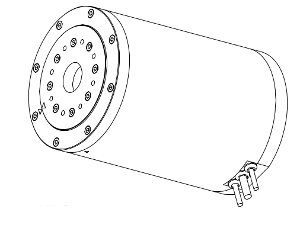

Otočný stůl TT120-D25-175-IRL

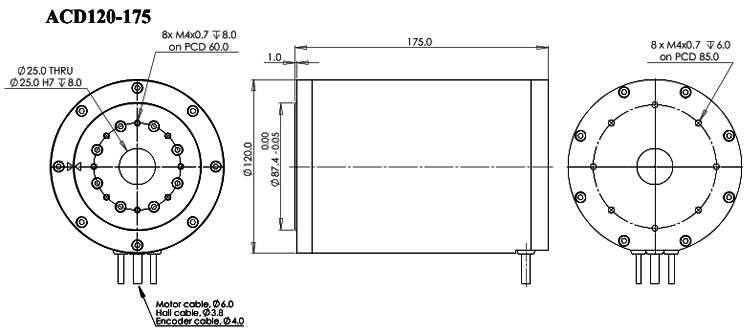

Otočný stůl TT120-D25-175-IRL - rozměry

Otočný stůl TT120-D25-175-IRL

Cenová nabídka Zaslat poptávku Cenová nabídka

Otočný stůl TT120-D37-37-FLT - nízký profil

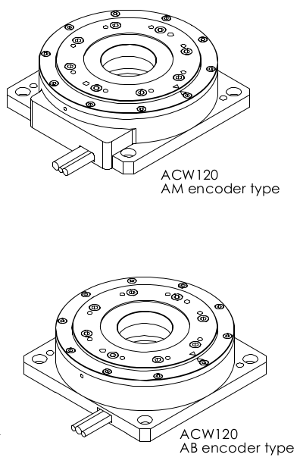

Otočný stůl TT120-D37-37-FLT

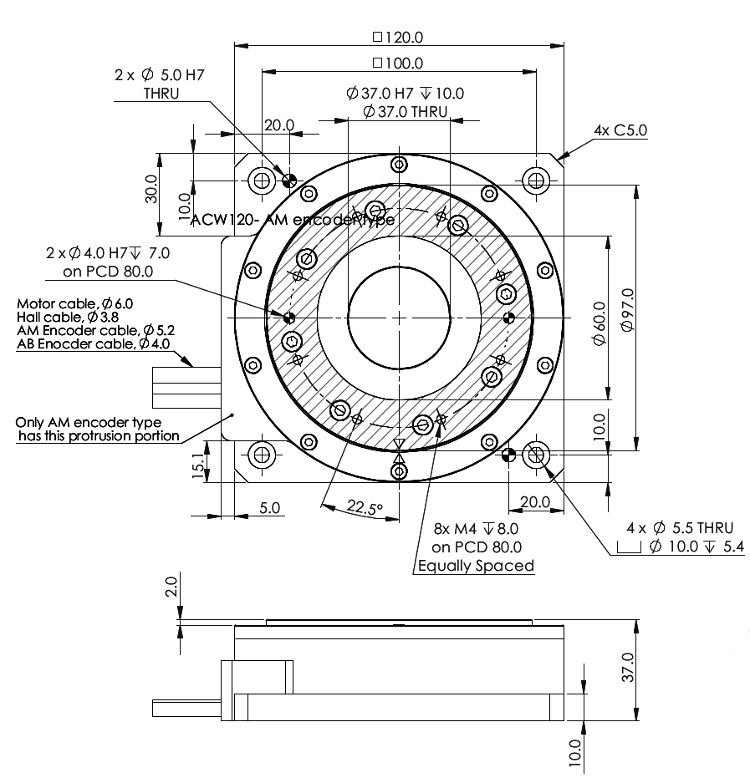

Otočný stůl TT120-D37-37-FLT - rozměry

Otočný stůl TT120-D37-37-FLT

Cenová nabídka Zaslat poptávku Cenová nabídka

Otočný stůl TT170-D50-37-FLT - nízký profil

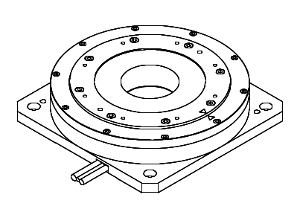

Otočný stůl TT170-D50-37-FLT

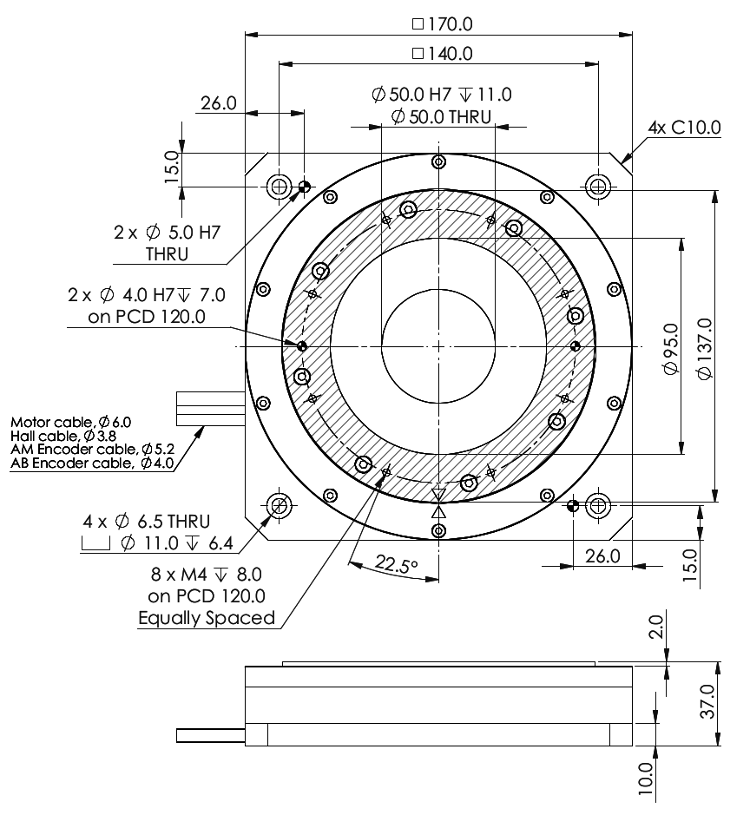

Otočný stůl TT170-D50-37-FLT - rozměry

Otočný stůl TT170-D50-37-FLT

Cenová nabídka Zaslat poptávku Cenová nabídka

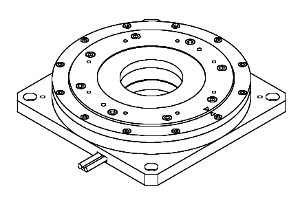

Otočný stůl TT220-D70-42-FLT - nízký profil

Otočný stůl TT220-D70-42-FLT

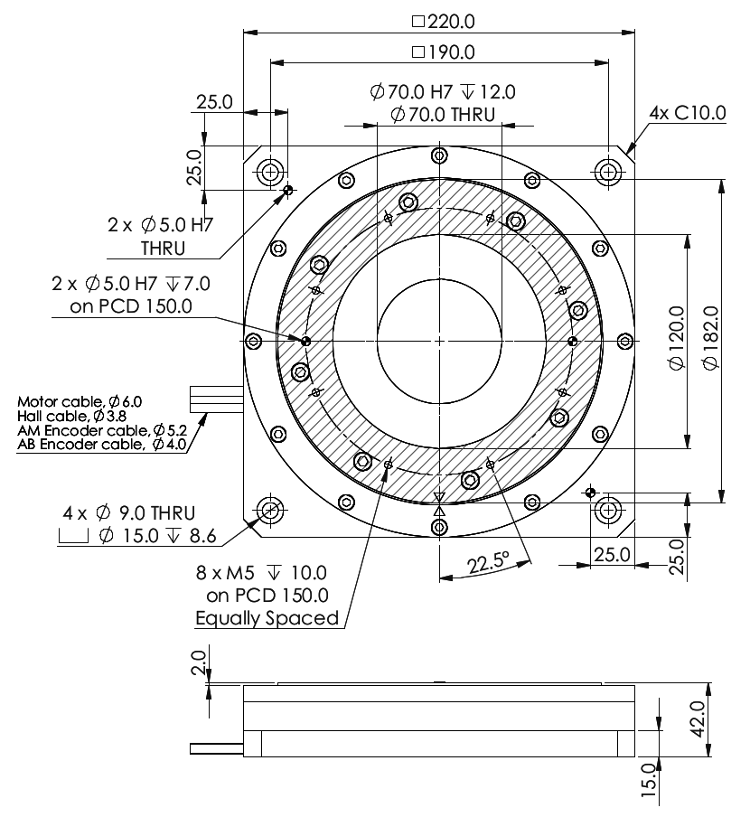

Otočný stůl TT220-D70-42-FLT - rozměry

Otočný stůl TT220-D70-42-FLT

Cenová nabídka Zaslat poptávku Cenová nabídka

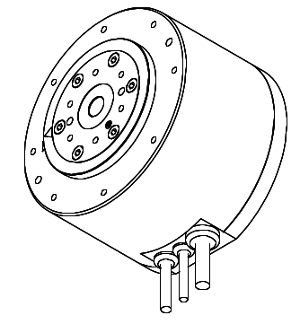

Otočný stůl TT110-D10-75-STD - železné jádro

Otočný stůl TT110-D10-75-STD

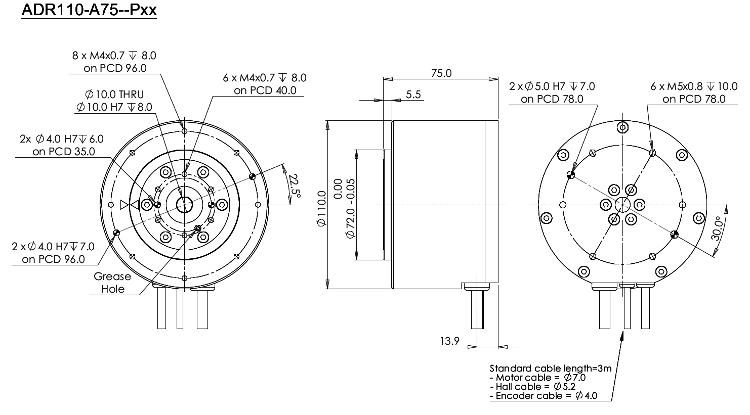

Otočný stůl TT110-D10-75-STD - rozměry

Otočný stůl TT110-D10-75-STD

Cenová nabídka Zaslat poptávku Cenová nabídka

Otočný stůl TT110-D10-98-STD - železné jádro

Otočný stůl TT110-D10-98-STD

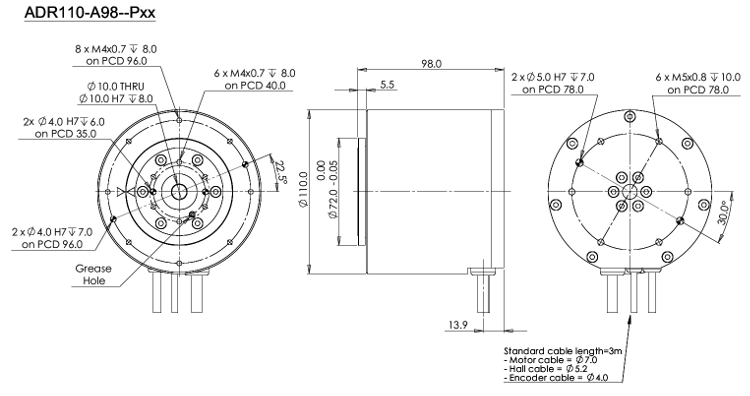

Otočný stůl TT110-D10-98-STD - rozměry

Otočný stůl TT110-D10-98-STD

Cenová nabídka Zaslat poptávku Cenová nabídka

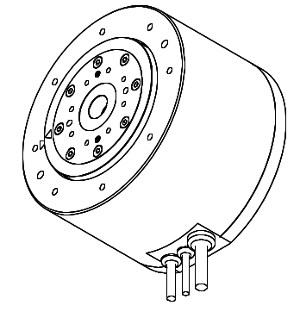

Otočný stůl TT135-D15-90-STD - železné jádro

Otočný stůl TT135-D15-90-STD

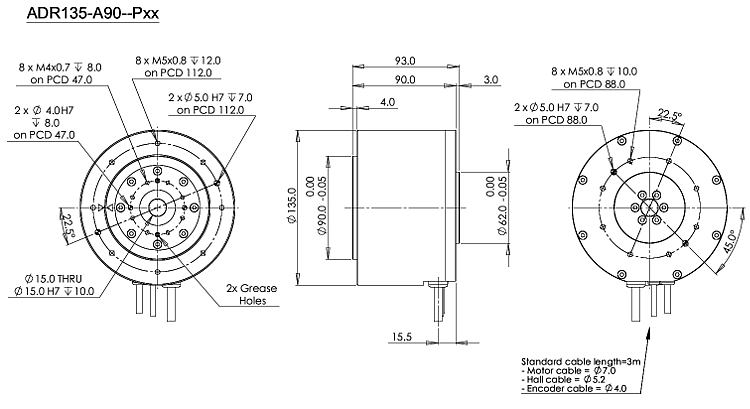

Otočný stůl TT135-D15-90-STD - rozměry

Otočný stůl TT135-D15-90-STD

Cenová nabídka Zaslat poptávku Cenová nabídka

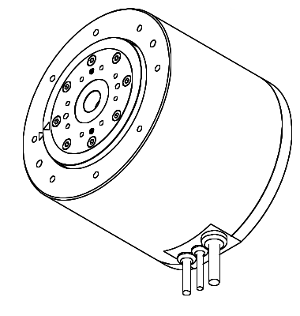

Otočný stůl TT135-D15-115-STD - železné jádro

Otočný stůl TT135-D15-115-STD

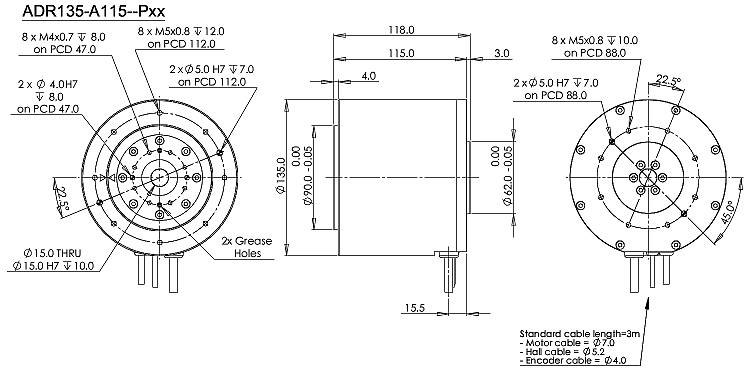

Otočný stůl TT135-D15-115-STD - rozměry

Otočný stůl TT135-D15-115-STD

Cenová nabídka Zaslat poptávku Cenová nabídka

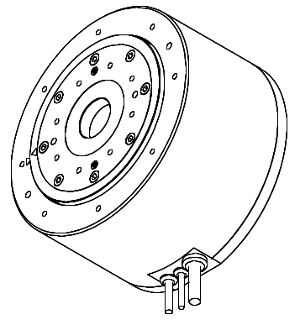

Otočný stůl TT175-D30-102-STD - železné jádro

Otočný stůl TT175-D30-102-STD

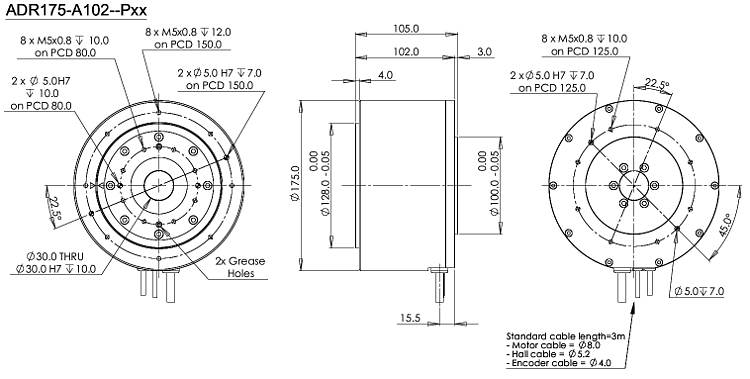

Otočný stůl TT175-D30-102-STD - rozměry

Otočný stůl TT175-D30-102-STD

Cenová nabídka Zaslat poptávku Cenová nabídka

Otočný stůl TT175-D30-138-STD - železné jádro

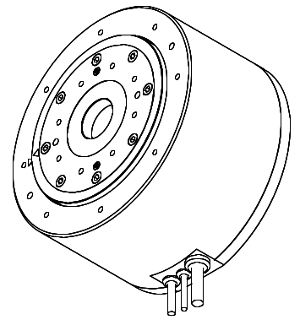

Otočný stůl TT175-D30-138-STD

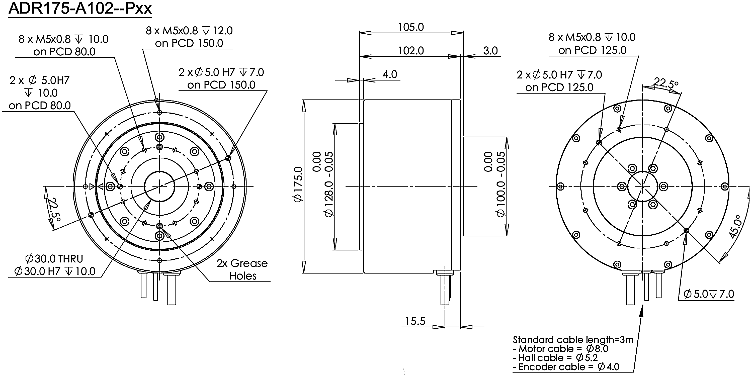

Otočný stůl TT175-D30-138-STD - rozměry

Otočný stůl TT175-D30-138-STD

Cenová nabídka Zaslat poptávku Cenová nabídka

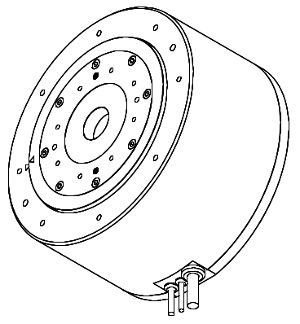

Otočný stůl TT220-D30-120-STD - železné jádro

Otočný stůl TT220-D30-120-STD

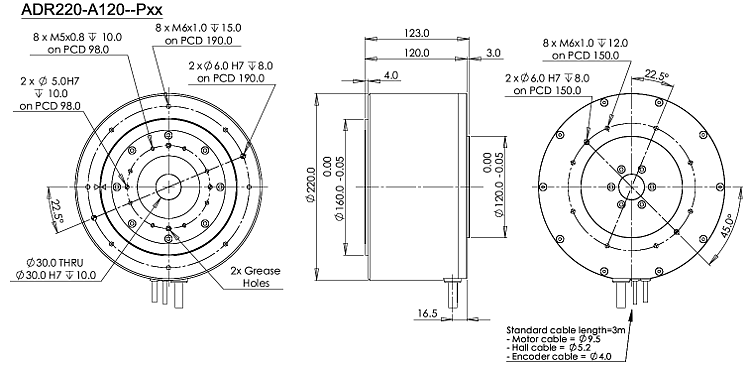

Otočný stůl TT220-D30-120-STD - rozměry

Otočný stůl TT220-D30-120-STD

Cenová nabídka Zaslat poptávku Cenová nabídka

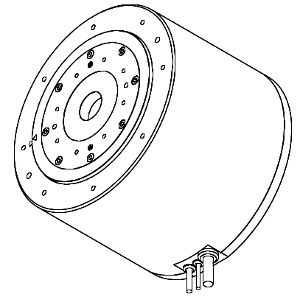

Otočný stůl TT220-D30-165-STD - železné jádro

Otočný stůl TT220-D30-165-STD

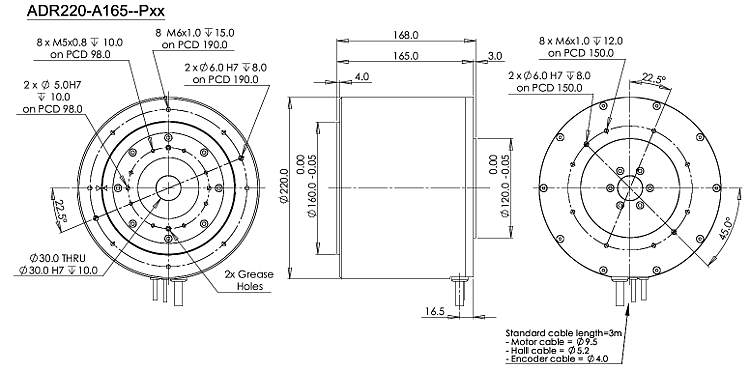

Otočný stůl TT220-D30-165-STD - rozměry

Otočný stůl TT220-D30-165-STD

Cenová nabídka Zaslat poptávku Cenová nabídka

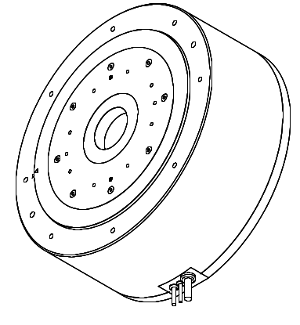

Otočný stůl TT360-D60-150-STD - železné jádro

Otočný stůl TT360-D60-150-STD

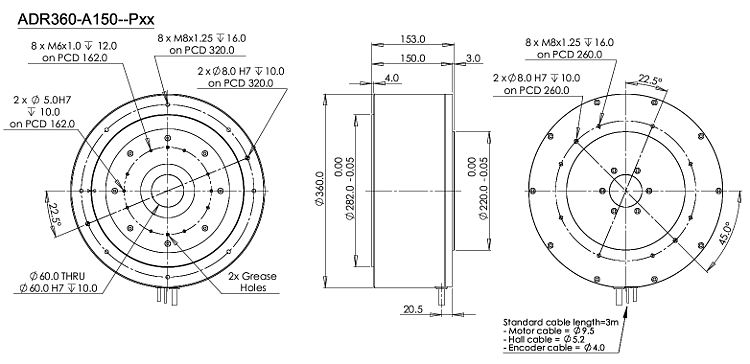

Otočný stůl TT360-D60-150-STD - rozměry

Otočný stůl TT360-D60-150-STD

Cenová nabídka Zaslat poptávku Cenová nabídka

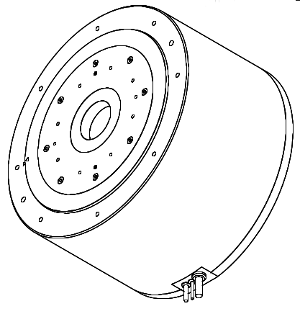

Otočný stůl TT360-D60-215-STD - železné jádro

Otočný stůl TT360-D60-215-STD

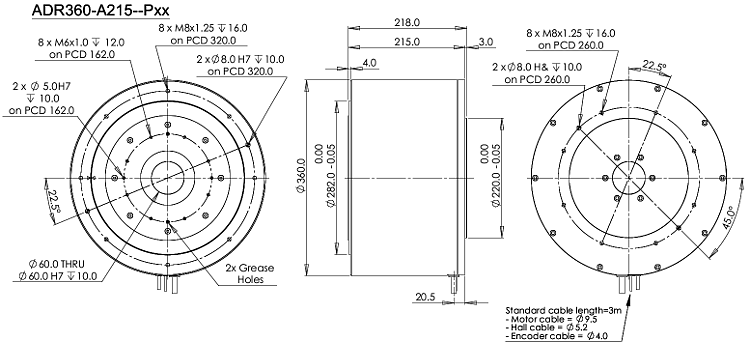

Otočný stůl TT360-D60-215-STD - rozměry

Otočný stůl TT360-D60-215-STD
