| účinnost | >97% |
| hluk | <60db |
| mechanická vůle | <8 úhlových minut |
| životnost | >20 000 hodin |
| dodání | 1-2týdny |
| převod | stupeň | Délka | Mn | Maccel | Mmax | převod | stupeň | Délka | Mn | Maccel | Mmax | |
| - | - | mm | Nm | Nm | Nm | - | - | mm | Nm | Nm | Nm | |
| 3 | 1 | 96,5 | 38 | 120 | 200 | 9 | 2 | 117,5 | 38 | 120 | 200 | |
| 4 | 1 | 96,5 | 73 | 200 | 333 | 12 | 2 | 117,5 | 73 | 200 | 333 | |
| 5 | 1 | 96,5 | 64 | 136 | 226 | 15 | 2 | 117,5 | 64 | 136 | 226 | |
| 6 | 1 | 96,5 | 55 | 85 | 141 | 16 | 2 | 117,5 | 73 | 200 | 333 | |
| 8 | 1 | 96,5 | 60 | 94 | 156 | 20 | 2 | 117,5 | 73 | 200 | 333 | |
| 10 | 1 | 96,5 | 41 | 61 | 102 | 25 | 2 | 117,5 | 64 | 136 | 226 | |
| 30 | 2 | 117,5 | 64 | 136 | 226 | |||||||
| 32 | 2 | 117,5 | 73 | 200 | 333 | |||||||
| 40 | 2 | 117,5 | 64 | 136 | 226 | |||||||
| 50 | 2 | 117,5 | 64 | 136 | 226 | |||||||
| 64 | 2 | 117,5 | 60 | 94 | 156 | |||||||
| 80 | 2 | 117,5 | 60 | 94 | 156 |
| motor | moment | proud | hmotnost | délka |
| Nm | A | kg | mm | |
| NEMA34-0330 | 3,3 | 3 | 2 | 65 |
| NEMA34-0444 | 4,5 | 4,4 | 2,5 | 80 |
| NEMA34-0744 | 7,5 | 4,4 | 3,4 | 98 |
| NEMA34-0860 | 8,5 | 6 | 4,1 | 118 |
| NEMA34-1060 | 10 | 6 | 4,5 | 128 |
| NEMA34-1260 | 12 | 6 | 5,4 | 150 |
| NEMA34-1360 | 12,5 | 6 | 5,8 | 156 |
| 1 stupňová převodovka: | 2 stupňová převodovka: | |
| Max. vstupní rychlost: 3000rpm | Max. vstupní rychlost: 3000rpm | |
| Max axiální zatížení 1200N | Max axiální zatížení 1200N | |
| Max radiální zatížení 900N | Max radiální zatížení 900N | |
| Životnost >20 0000 | Životnost >20 0000 | |
| Hlučnost <60dB | Hlučnost <60dB | |
| Mechanická vůle <10arcmin | Mechanická vůle <12arcmin | |
| (Premium <8arcmin) | (Premium <10arcmin) | |
| Účinnost >97% | Účinnost >94% | |

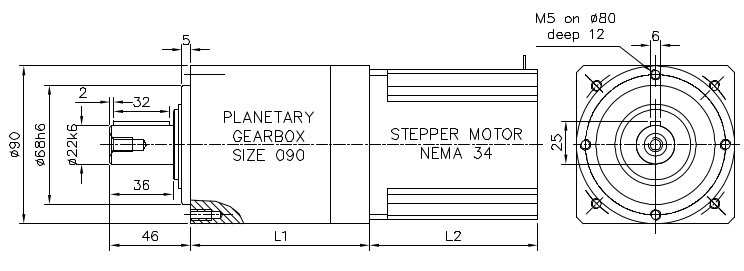

| Délka převodovky L1=96,5mm | Délka převodovky L2=117,5mm | |
| Hmotnost převodovky 2,35kg | Hmotnost převodovky 2,7kg |
Parametry převodovky motoru stejné. Výkres na vyžádání.
Podle zadaného momentu a otáček je možné interaktnvě vybrat konkrétní kombinaci motoru a převodovky.
Motor převodovka podle momentu a otáček
Zaslat poptávku
